ZDM-2HA865端口定义、引线颜色(WGB)

  驱动器尺寸图

注意：保持驱动器的良好散热 ·驱动器的可靠工作温度通常在 60℃以内，电机工作温度为 80℃以内； ·安装驱动器时请尽量采用直立侧面安装，远离热源、不能 封挡住风扇的风道。必要时在安装驱动器的电气柜上安装散 热通风风扇，使电气柜里外空气对流，保证驱动器在可靠工 作温度范围内工作。

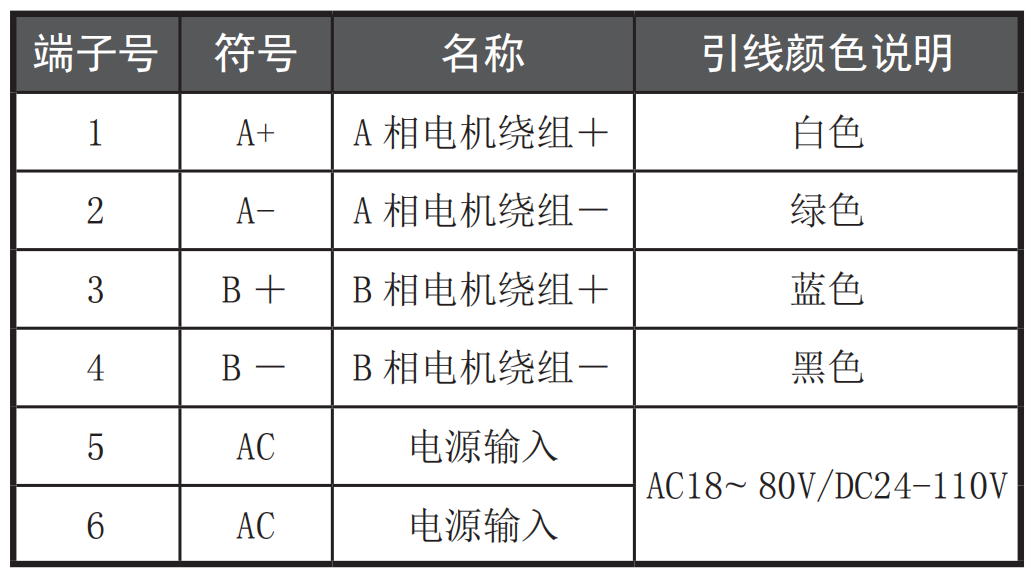

A、电机和电源输入端口

B、编码器信号输入端口

C、控制信号端口

注：驱动器故障时，ENA 信号有效，驱动器将清除所有故障
