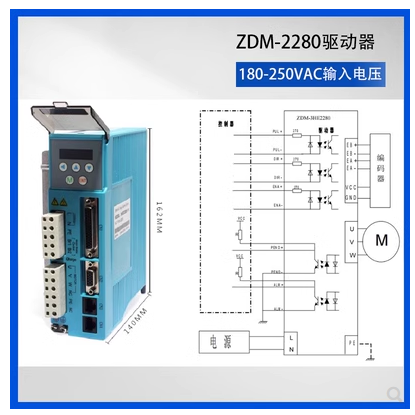

2280驱动器接口与接线介绍（wgb）

   1、 接口定义

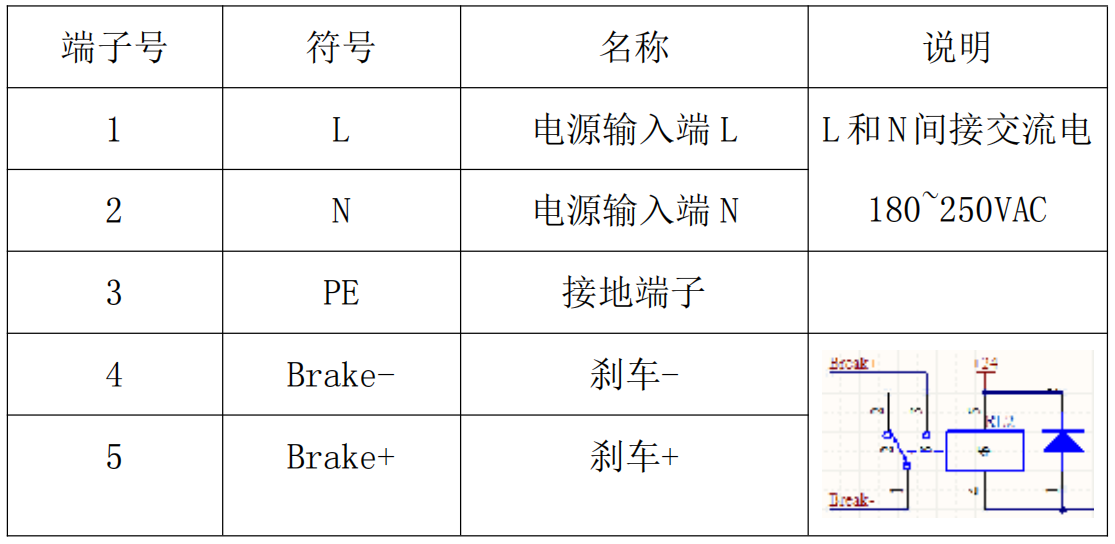

 1）功率端子接口 1

2）功率端子接口

3）控制信号端口（44 针 DB 头）

5)状态指示

（1）、按键面板：（由 5 个按键加 6 个 LED 显示组成）

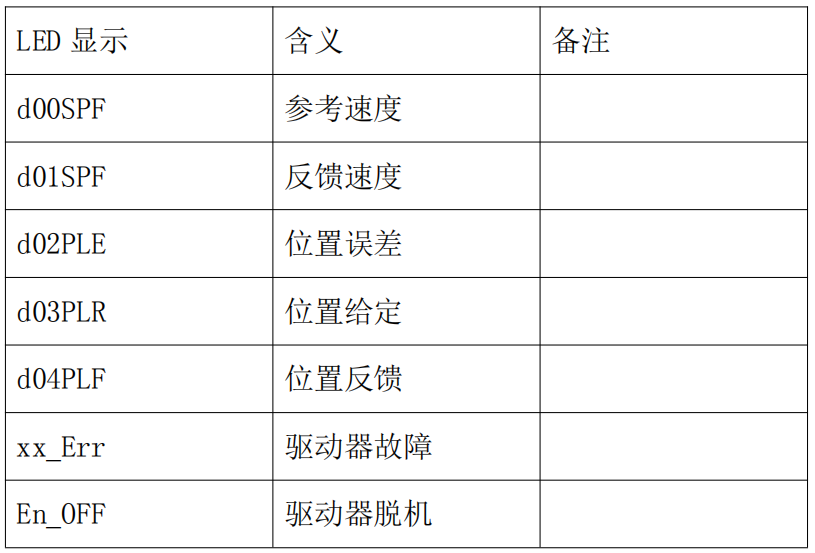

3HSS2208-110用LED 指示电源 和六位数码管显示状态，数码管 面板操作如图 2 所示。通过按键 “M”选择显示模式，通过上下 按键选择监视电机运行的状态， 上图表是各个监视代码代表的含

义。 （2）、功能【1】如下图： 移位设置键： ‘ ’键：移位功能； ‘▲’键：参数调整，增加功能； ‘▼’键：参数调整，减少功能； 功能键： ‘ENT’键：确定保存键； ‘M’键：撤消退出，功能切换键；

说明：通过‘M’切换到这一功能；即参数显示功能；用‘ENT’键查 看参数值（上电显示即为你最终查看的参数值），按‘▼’键或按‘▲’ 键切换功能；（‘ ’键无效）退出这一功能并转到下一功能按‘M’ 键。

编码器接线

编码器接线由本司提供的 15 针延长线和电机编码器线，该延长 线直接连接电机和驱动器，无需客户接线。下表是 3HSS2208-110 编 码器接口定义
