3722闭环驱动器和电机尺寸（wgb）
2023年10月11日

3722闭环驱动器和电机尺寸（wgb）

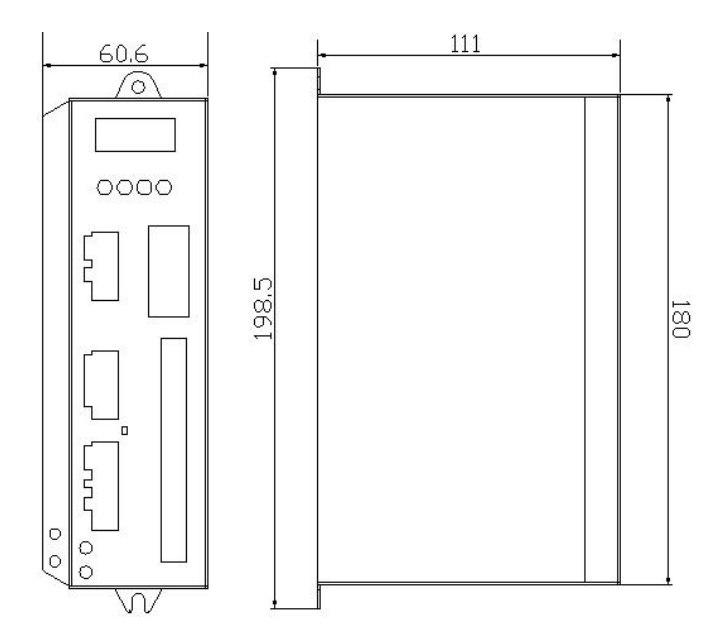

 驱动器尺寸

用户可采用底板安装方式进行安装，安装方向垂直于安装面向上。使用风扇或自 然对流方式对驱动器进行冷却。请务必遵守该安装方向的要求。使用机箱上的安装孔， 将驱动器牢牢固定在安装面上。

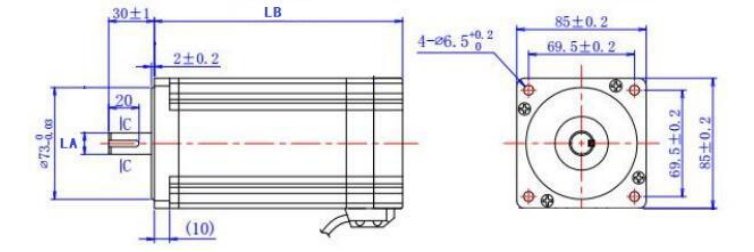

电机尺寸

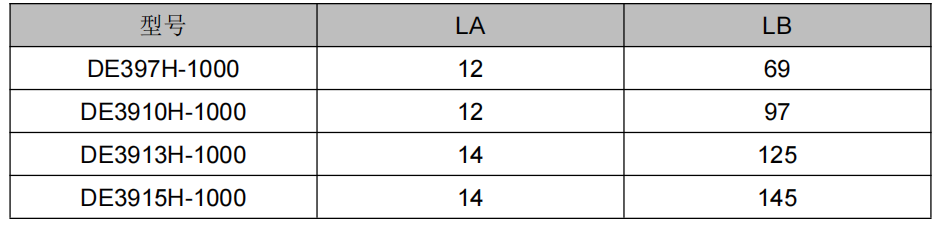

86 机座电机的安装尺寸

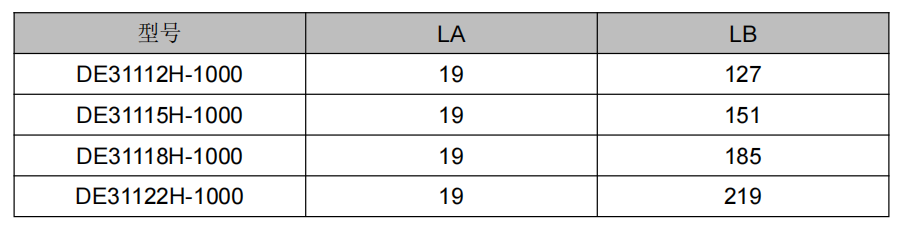

110 机座电机的安装尺寸

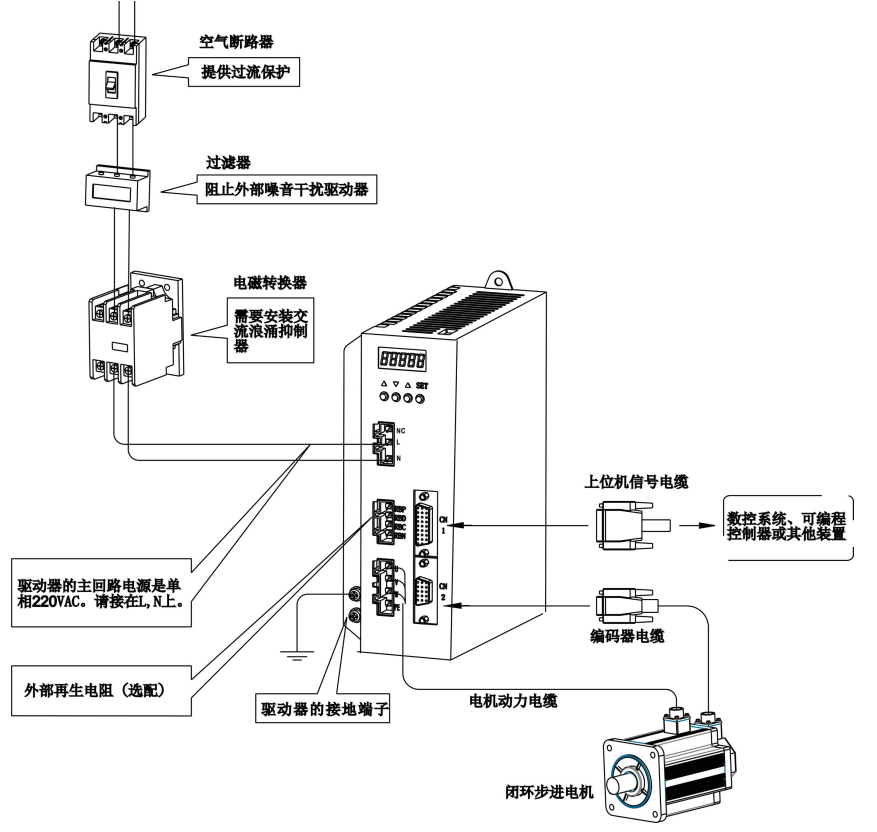

步进闭环系统接线图
