CM35D操作界面介绍(WGB)

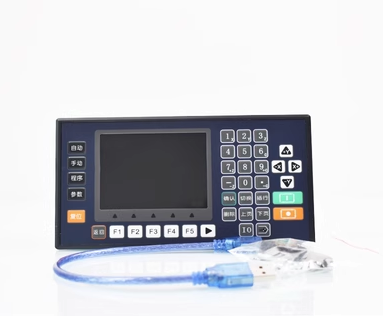

  1开机画面 控制系统通电后进入主界面

此时可通过左侧的空白复用键选择相对应位置的功能进行选择操作

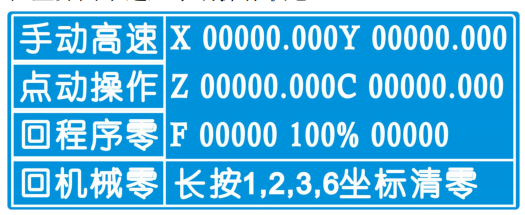

2 手动操作 在主界面下进入手动操作状态

手动高速：手动高低速切换，正显时以低速运动，反显时以高速运动，主界面-参数-系统-速度中可 设置 点动操作：进入点动状态，以设定值为步长，按一次方向键运动一次，主界面-参数-系统-控制中可 设置 回程序零：返回坐标零点，按此按键后，将立即按****速度返回参考点（0，0） 回机械零：返回机械零点，（注：按此键被反显后，需要再继续按某个轴的某个方向）

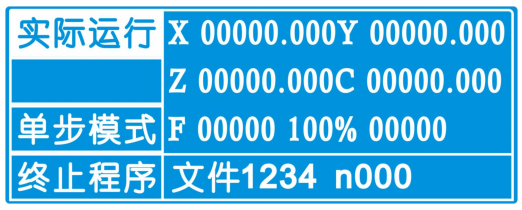

3 自动执行 在主界面进入自动执行界面

4 程序管理 主界面下进入程序管理菜单

程序编辑：进入程序输入或修改或者新建文件（长按 F 键新建文件） 程序读入：读入系统中保存的加工程序 删除程序：通过确认键删除光标所在位置的程序文件 程序保存：程序编辑完成后，按一次“退出”键，然后选择将当前加工程序保存或另存

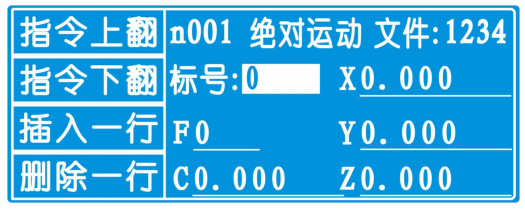

屏幕显示说明

第一行从左至右分别为： n：当前行号（001-480） ****运动：指令名称，控制指令共有 25 个控制指令（详见第四章） 文件----:当前程序文件的名称(为----时，表示新建文件，还未设置文件名) 第二、三、四行显示的内容如下（不同的指令显示不同的文字与数据）： 标号：用作当前程序行的一个标记，只有在循环和跳转时才可用得到且不能重复数字（0-99999）， 正常时默认为 0，不需要循环或者跳转时不需要填写 F：运动速度值，对相对运动、****运动，顺圆运动及逆圆运动有效 X，Y，Z, C :运动指令时的坐标或者增量值
