CM32D电机驱动器连接(WGB)

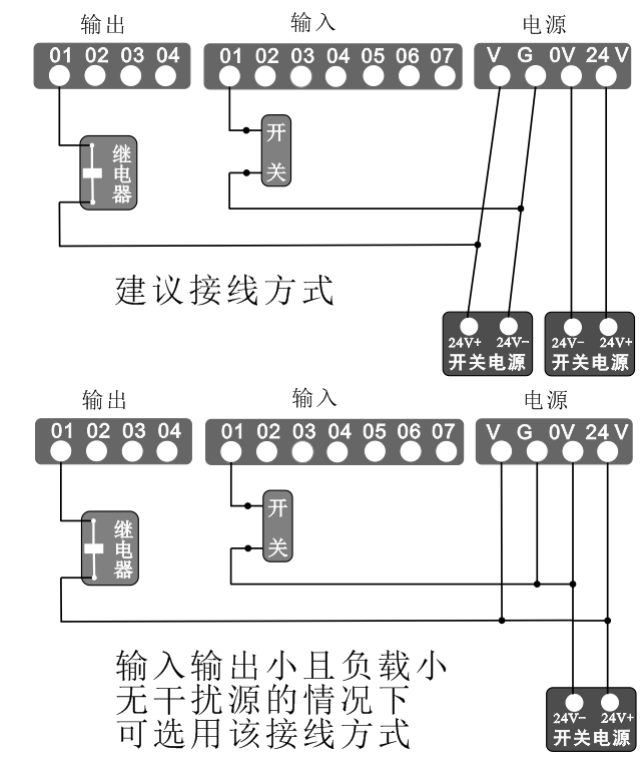

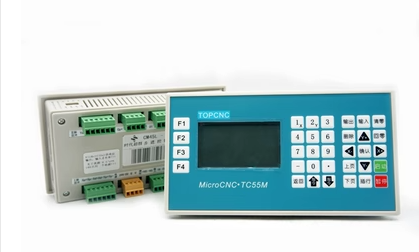

Xp+、Xp-、Xd+、Xd-分别接驱动器的 Pul+、Pul-、Dir+、Dir-端 系统电气连接说明 注：系统供电与输入输出部分供电建议采用隔离不共地的开关电源 24V 供电电源的 24V+、GND 端分别接控制器 24V、0V 端子； 如果需要接输入和输出，则 24V 供电电源的 24V+、GND 端分别接控制器的 V、G 端子； 24V 电源不能与大地、机壳等短接，当距离较大时应使用较粗的电器连接线； 电器柜中配线应注意，应注意强电、弱电的分离，避免强电弱电混在一起，且尽量减少交叉，注 意电磁干扰对系统的影响； 系统接地线应采取较粗的铜线，一般应大于 4 平方毫米，并尽量缩短与接地端的距离。 输入输出口接线示意图 共两种接线方式：
