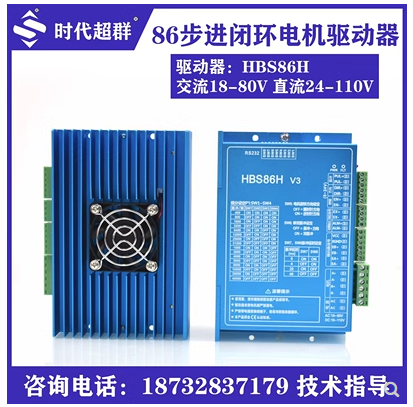

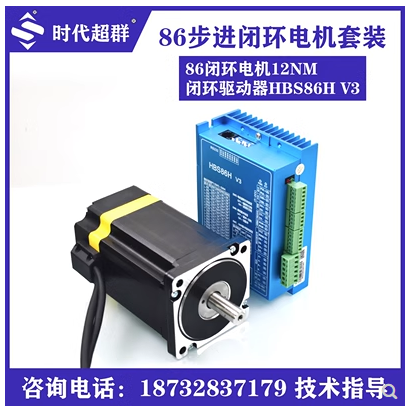

时代超群最近新推出一款驱动器-HBS86H-V3，基于32 位DSP技术的髙性能两相数字式步进驱动器，驱动电压 18 - 8 0 VAC ,适配电流 6. 0 A以下，外径57 ~ 8 6以下各种型号两相混合式1000线闭环电机。

驱动器采样类似伺服的控制原理，独特的电路设计，优越的软件算法处理 ，使电机即使在低细分下也能 运行平稳，几乎没有振动和噪音，平滑、精确地电流控制技术大大减少了电机发热 ，外置16档等角度恒力 矩细分，****可调细分51200脉冲/转 ，光耦隔离差分信号输入 ，抗干扰能力强 ，具有过压、欠压、过流 保护等出错保护功能 。在3C、LED贴片等中、高速应用领域 ，其平稳性、振动、噪声性能优势明显 ，可大大提高设备性能。

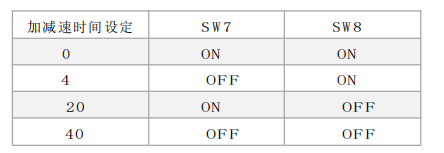

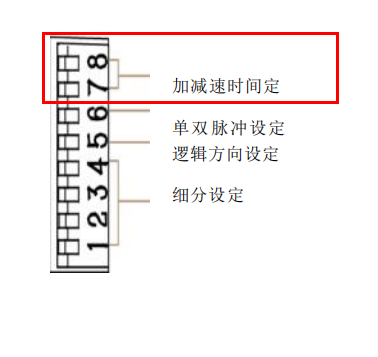

有些客户在使用电机的时候，会有发抖的情况，这时候我们需要调节一下驱动器上SW7,SW8拨码

把SW7,SW8拨码调到OFF,OFF状态，数值越大，电机抖动的效果就会改变很大。

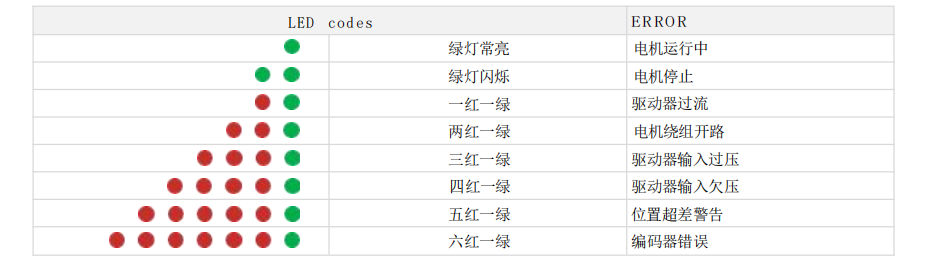

驱动器报警一览表

故障排除：

1. 一红一绿：驱动器过流，可能原因如下：

2. A:驱动器损坏；（拆除电机线和编码器线，重上电，继续报一红一绿说明驱动本身过流，驱动损坏，返厂维

修）

B:电机AB绕组短路；（用万用测试AB两相之间《注意不是同一相》绕组，小于1MΩ, 基本可判断电机本身损坏，内部有短

路， 电机返厂维修）

C:线路故障；（检查线路）

3. 二红一绿：电机相间开路，可能原因如下：

A:电机损坏；（用万用表分别测试AB两相绕组《同一相》，大于100Ω或者两相绕组偏差较大， 基本可判断电机本身损坏，

电机返厂维修）

B:驱动器损坏；（如电机本身测试OK，可能是驱动损坏，更换正常使用电机，问题依旧，基本确认驱动相间开路，返厂维

修。）

C:线路故障;(检查线路，在检测电机绕组时，可以顺带检测该项。)

4. 三红一绿：驱动器输入过压，检查输入电源是否超过驱动器额度电压。
