常闭和常开怎么区分(wgb)
2023年11月6日

常闭和常开怎么区分(wgb)

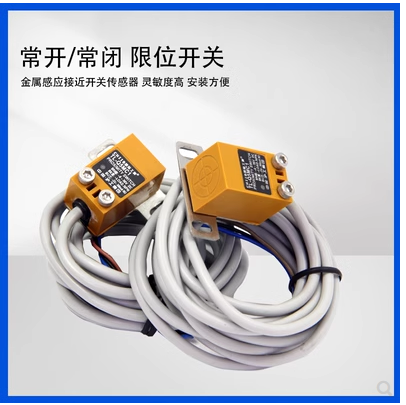

  三线DC24V的电感式PNP型:棕色接+24V ,蓝色接0V黑色 接数字万用表直流电压档的红表笔,黑表笔接0V 。这时万用表有24V电压是常闭的,没有24伏电压是常开的。

接近开关NPN与PNP常开常闭的区别

PNP区分,PNP信号的接近开关其电路图如下所示:由图中可以看到,PNP信号是属于下拉电阻负载的,所以其公共端(即COM端)是负极,所以采集信号的时候要接的线就是信号线与电源负两根。区分方法:用开关电源给接近开关上电,在感应范围内没有被测物的情况下,用万用表量信号线与电源负之间的电压,如果此时电压为0,而感应范围内有被测物时电压为24V左右(****值),那么这个开关是PNP常开信号。
