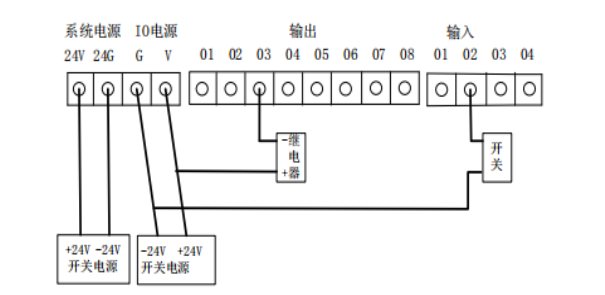

此图为控制器大致接线图下面我们来分解下接线步骤

第一步

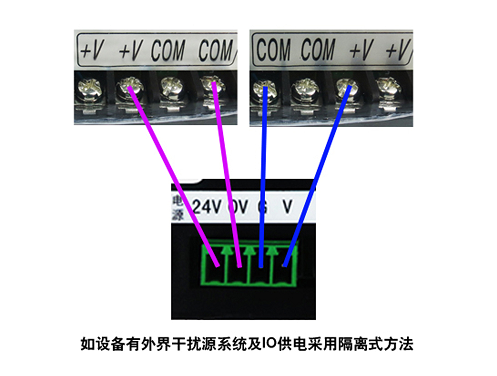

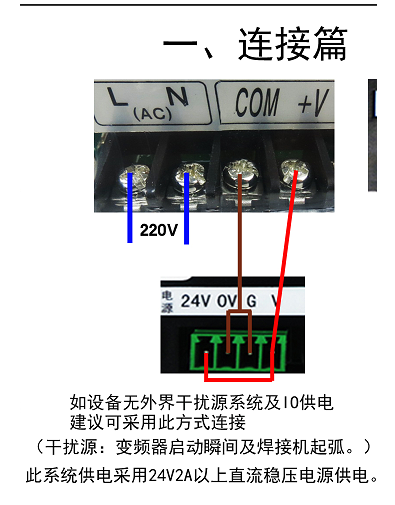

首先我们要接给控制器电源部分供电,按照如图接上两种接线方法都可以,按照其中一种接线即可.

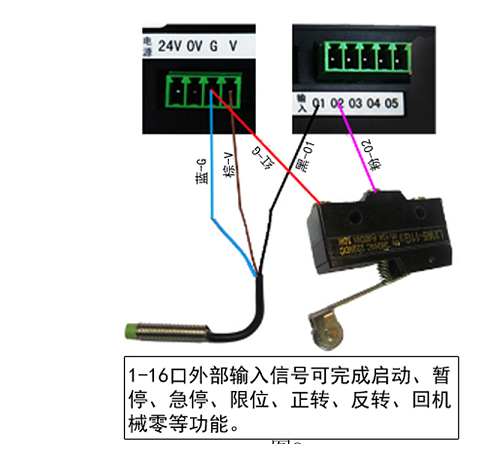

第二步：

我们准备好开关开关形式可以是为（按钮  光电开关 机械开关）开关的形式最终就是给控制器低电平（也就是0V）信号即可开关都采用NPN常开开关

第三步：

按着如图所示进行编辑找到外部启动设置 关键更改参数为禁止改有效  输入口0改要接线的输入口1既可
