上图为客户定做的时代超群42B48AT0814B-20滚珠丝杆直线电机，机身长48MM，扭矩0.58Nm，电流1.7A，丝杆长200MM，丝杆直径8MM，导程14MM。客户搭配单轴控制器进行位置控制。

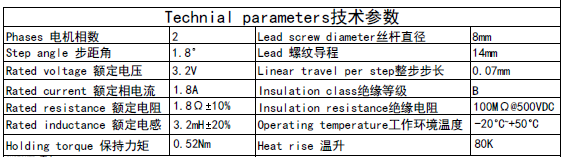

电机参数表如下：

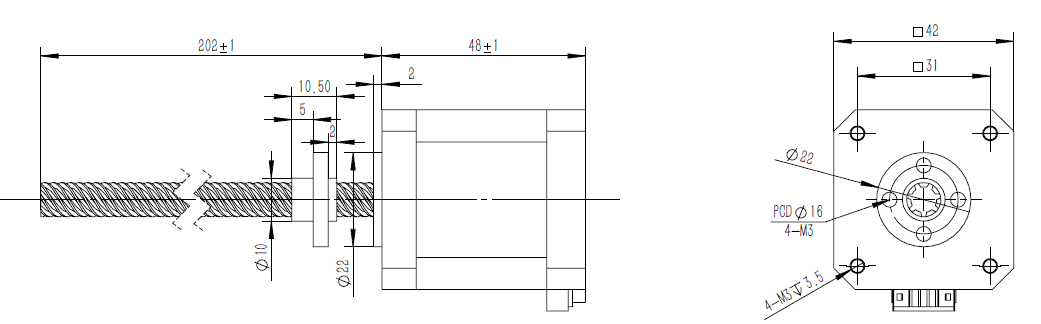

产品尺寸图如下：

配套时代超群DM542C是采用DSP控制技术研发的细分型高性能步进电机驱动器,适合驱动任何中小型 4.2A 相电流以下两相或四相混合式步进电机。由于采用新型的双极性恒流斩波驱动技术，使用同样的电机时可以比其它驱动方式输出更大的速度和功率。

DM542C DSP数字驱动器，基 于32位DSP数字芯片，新型的算法，针对驱动和电机发热特殊优化，对比传统DM542体积小巧，同样保留低振动、低发热、低噪音及高速性能优异等特点，适合于42和57电机系列

时代超群DY-IS步进/伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴；可编程（可实现各种复杂运行：定位控制和非定位控制）；****输出频率40KHz，特别适合控制细分驱动器；输出频率分辨率1Hz；编程**** 99 条；8 位数码管显示，手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP 脉冲和方向显示；有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能：可双向自动回到零点；编程指令共 14 条指令。

成功应用于以下产品：

数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。

裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。

位移台、一维控制平台、二维控制平台。

螺纹机控制系统、锁螺丝机控制系统。

喷涂生产线控制系统、装配生产线控制系统、记米器控制系统。

联系方式：QQ:467102884  电话：13811070445（刘女士）
