介绍一款时代超群直流无刷机驱动器ZM-6515A.

主要特点

◆ 可外接速度显示板，显示转速；也可以接电脑，用来设置驱动器参数

◆ 电流速度双闭环设计，低速力矩大，运行平稳；

◆ 高力矩、高转速输出，转速达10000rpm/min；

◆ 调速方式：外接PWM调速，外接电位器调速；

◆ 有EN（使能）、DIR（方向）、X1  (刹车)信号控制端；

◆ 可输出测速脉冲FG，（门极输出）；

◆ 可输出报警信号供用户检测；

◆ 具有过流、过压、欠压、霍尔传感器相位出错、马达堵转等保护功能。

产品概述

ZM-6515A无刷直流电机驱动器是我公司北京时代超群推出的，针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在15A以下，电源电压在DC18V~50V以内（面板标称DC24V~48V）的任意一款低压有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

功能概述

本产品可以实现以下功能：      （标准出厂默认设置为方波有霍尔开环模式）

1.方波有霍尔速度开环运行

2.方波有霍尔速度闭环运行

3.方波无霍尔速度开环运行

4.方波无霍尔速度闭环运行

5.恒扭矩开环模式运行 (严禁长时间超负荷运行)

6.恒扭矩闭环模式运行 (严禁长时间超负荷运行)

以上功能用户可根据我司提供的上位机电脑软件或手持调试器来自行设置。

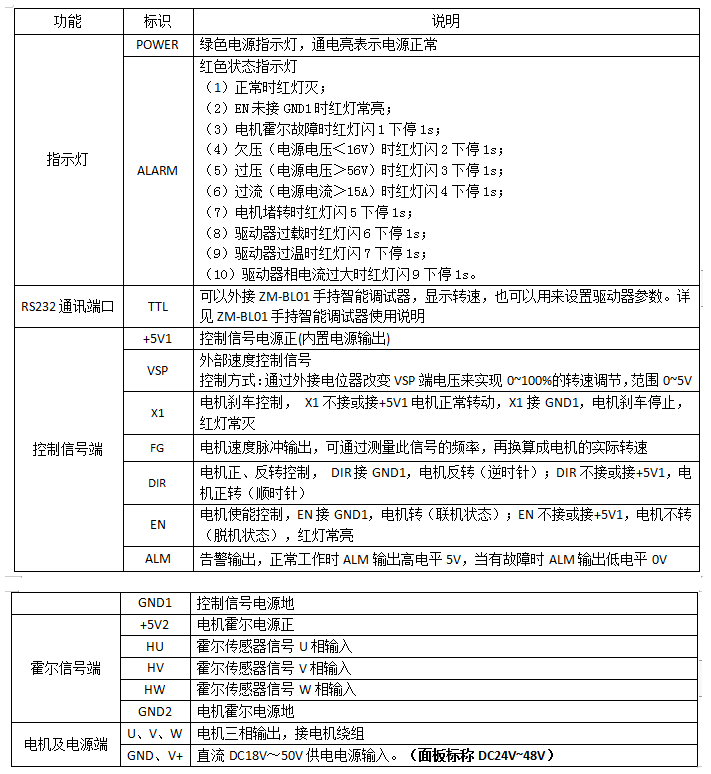

端口说明

安全事项

★电机及驱动器接线须在断电状态下进行，切勿带电接线。

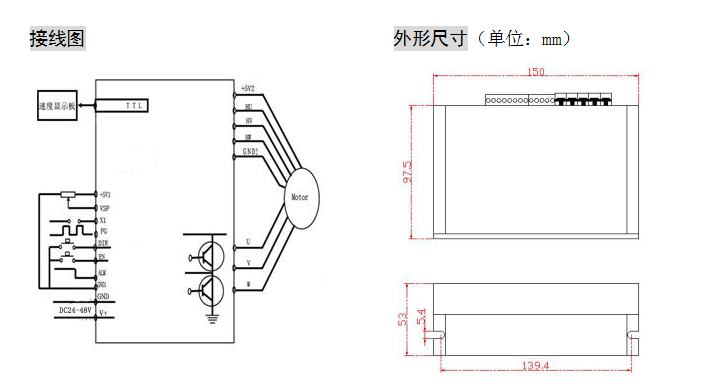

★按照图示方法，正确连接电源线,电机绕组线及霍尔信号线，注意UVW三相的顺序必须一致

★请勿随意拆开驱动器，以防出现器件损坏

★通电运行期间严禁触摸所有接线端子

★禁止驱动器无外壳运行

★撞击驱动器可能导致损坏

常见问题

1、初次使用该驱动器，如何能尽快上手？

正确接好电源线、电机线、霍尔线后，外接电位器缓慢加速，电机正确转动后，再依次测试使能、方向等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2、电源接反有何影响？

会立即烧毁驱动器。

3、上位控制信号电压是多少V？

调速信号电压为5V，超过此电压会导致驱动器烧毁。

4、驱动器长时间工作后外壳比较热，正常吗？

正常，在常温下，长时间工作外壳达到90度不会对性能有影响。

5、电源指示灯亮，但电机不转且抖动，是什么原因？

可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6、用此驱动器，能否将我的电机转速调到6000？

无刷电机的转速是由电机本身的参数决定的，驱动器能将电机转速控制在0至1000速。

7、我手上已经有电机，购买此驱动器后如何接线？

必须先确定手上的电机的相线和霍尔线定义后才能接线，如不确定，需向电机厂家询问。不正确的接线会导致驱动器损坏。
