1、电源接线：

   电源端子定义从左至右依次为24V、0V、G、V，其中24V和0V为控制系统电源，G（为0V）和V（为24V）为IO口供电电源，电源可串联24V→V→开关电源24V，0V→G→开关电源0V。

2、电机轴接线：

   本控制器为5V差分脉冲输出，电机轴端子分为单轴（X轴）、双轴（XY轴）、三轴（XYZ轴）、四轴（XYZC轴）端子分布为P+ P- D+ D-，其中P+ P- 为脉冲端正负极，D+ D- 为方向端正负极，对应接到驱动器的脉冲方向正负极即可，驱动器端一般为，脉冲：PUL  PU  P等  方向：DIR  DR  D

3、输入端接线：

   输入端口为1-18个输入口，可接受NPN光电感应开关信号  物理开关信号等，感应开关接线一般为两根正负极电源线接电源 信号线接任意输入口，物理开关按钮 脚踏开关等分两根线，分两根线，一根接24V开关电源负极，一根接任意输入口，导通有效。

4、输出口接线：

   输出端口为1-8个输出口，为低电平输出，与开关电源24V导通有效，可接继电器电磁阀等，可控制通断，配合程序可控制通断时间

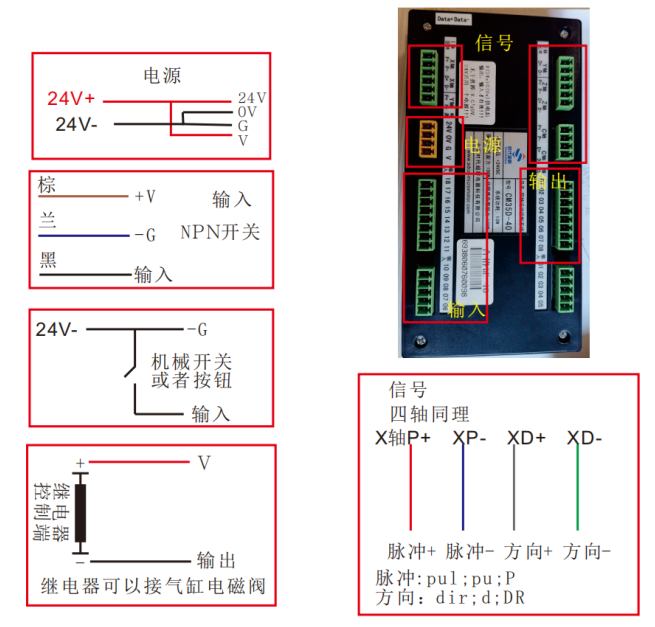

附接线图：
