经济款sd磁编伺服制动电阻连接与使用说明（wgb）

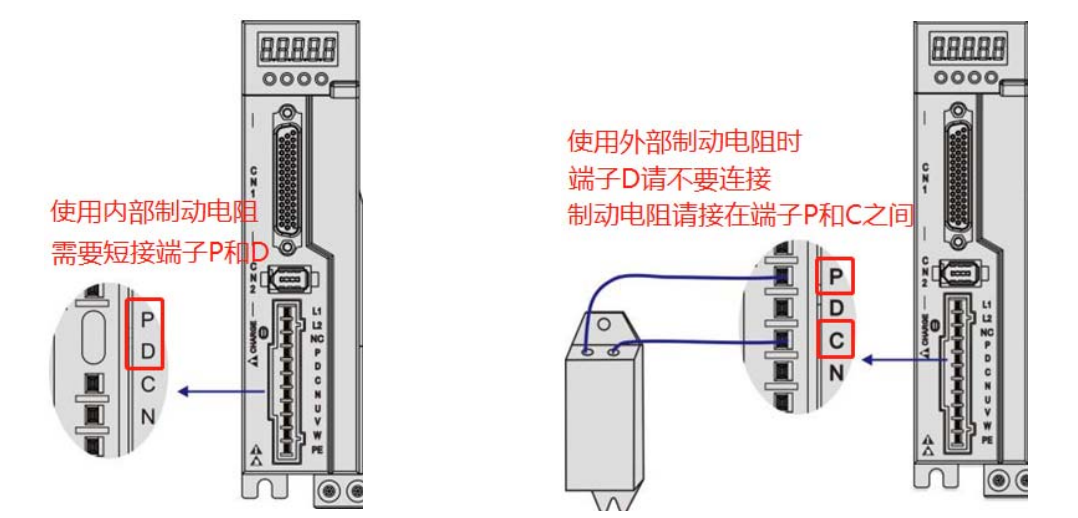

   若使用内部制动电阻时，需要将端子 P 与 D 短接，即按出厂状态即可正常使用，如下 左图所示。若使用外部制动电阻时，必须先拆开 P 与 D 之间的短接金属片，然后将外部制 动电阻跨接在端子 P 与 C 之间，如下右图所示。

特别注意事项：

‹ 请勿将外接制动电阻接到母线正负极 P、N，否则会导致炸机和引起火灾； ‹ 请勿小于最小允许阻值 25Ω，否则会导致驱动器报警或损坏驱动器。
