CM35D系列控制器面板及端子介绍（wgb）

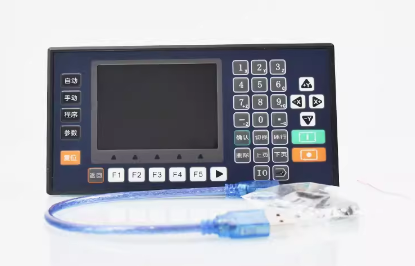

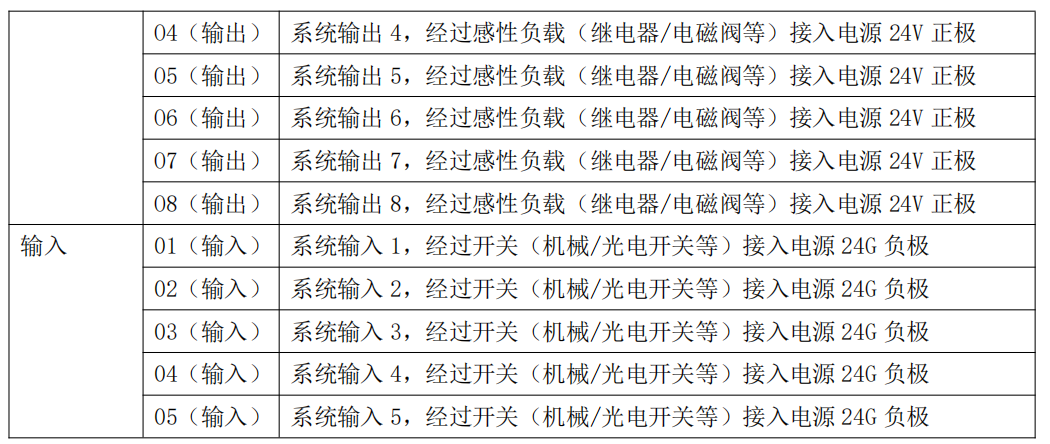

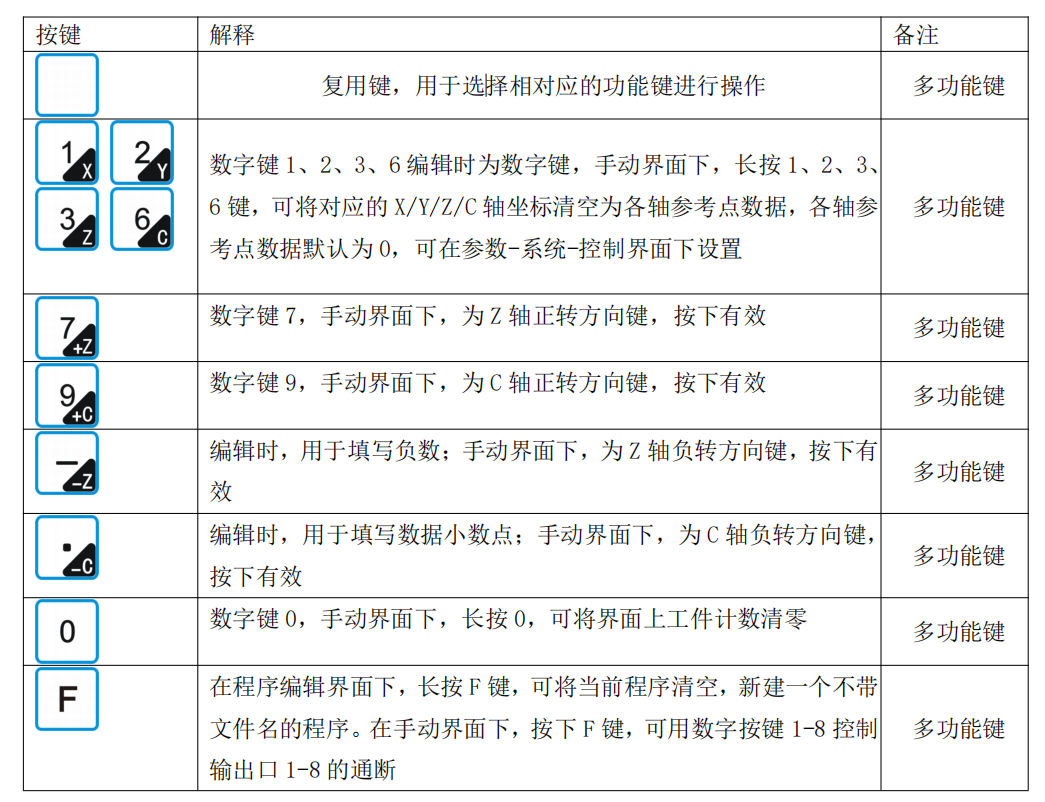

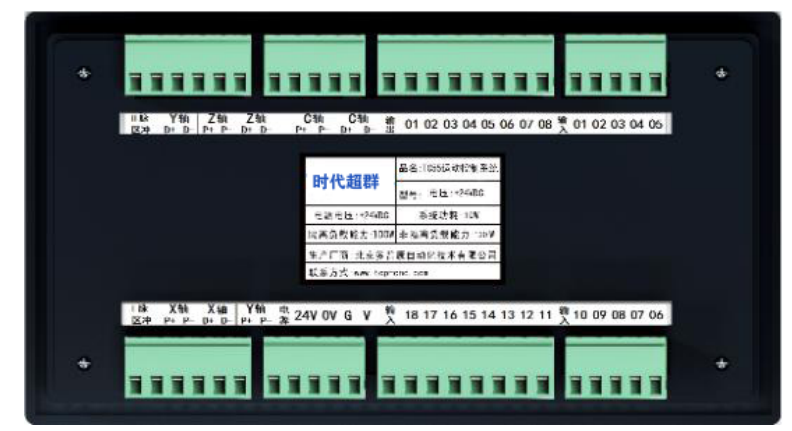

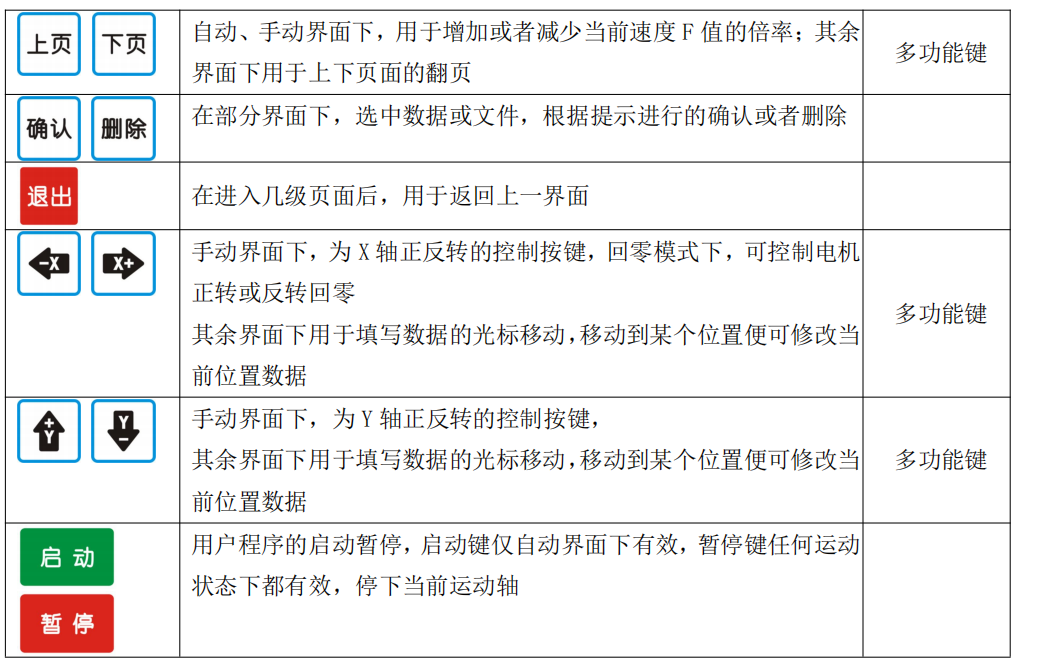

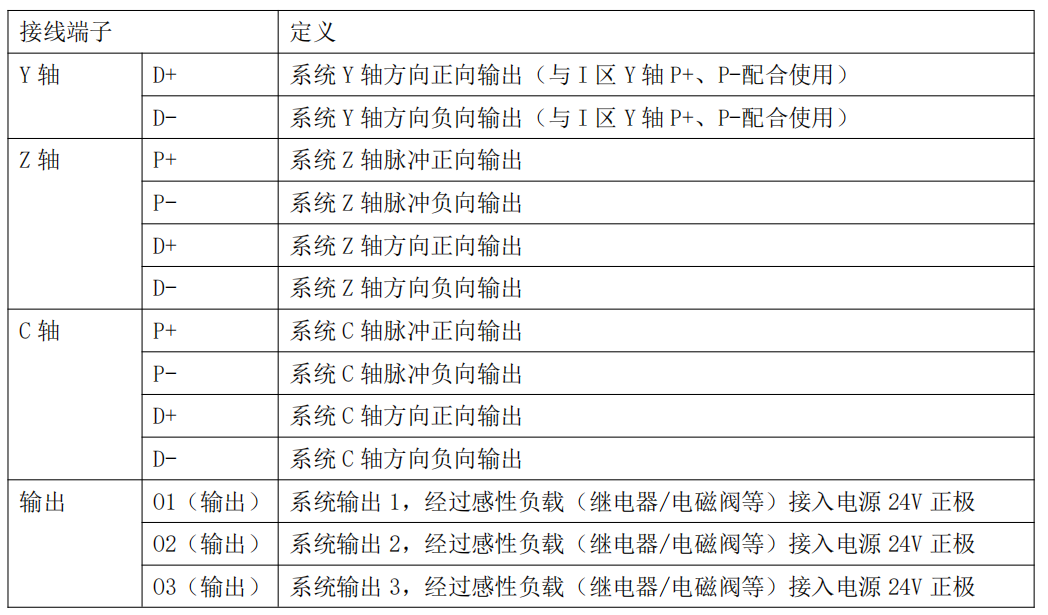

控制背面接口定义：系统与外部的连接，通过控制器背面的端子实现

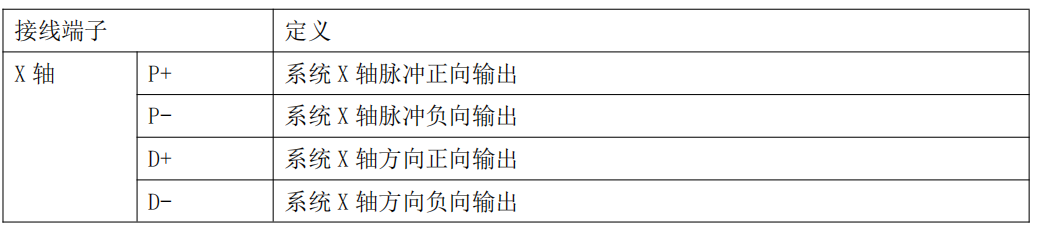

电机连接 D+、D-分别接驱动器的 Dir+、Dir-，P+、P-接驱动器的 Pul+、Pul-端

注：系统供电与输入输出部分供电建议采用隔离不共地的开关电源 24v 供电电源的 24v+、GND 端分别接控制器 24V、0V 端子； 如果需要接输入和输出，则 24v 供电电源的 24v+、GND 端分别接控制器的 V、G 端子； 24v 电源不能与大地、机壳等短接，当距离较大时应使用较粗的电气连接线； 电器柜中配线，应注意强电、弱电分离，避免强电弱电混在一起，且尽量减少交叉，注意电磁干扰 对系统的影响； 系统接地线应采用较粗的铜线，一般应大于 4 平方毫米，并尽量缩短与接地端的距离。
