cm60控制器手脉 MPG和模拟量输出（wgb）

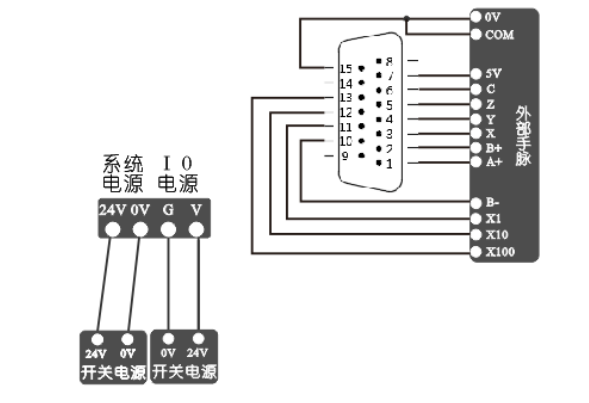

  控制器带有一路标准手脉 MPG 接口，可外接手摇脉冲发生器（即脉冲）。通过用手脉来控制坐标 轴的移动。手脉脉冲输入采用差分解法，整理采用光电隔离，系统电源与 IO 电源需同时接通 24V 开关电源。用户根据现场应用环境采取一个或两个开关电源，图 5 为两个开关电源接线示意图。

模拟量输出：

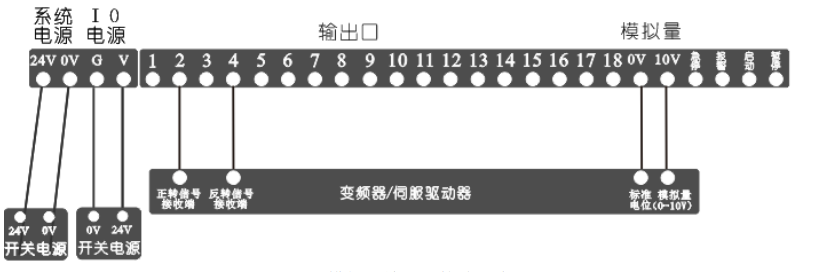

控制器带有 1 路 0-10V 主轴调速模拟量输出接口，可接变频器或伺服。主轴电压随着 S 指令改变， 实现无级调速。主轴旋转方向使能，由控制器输出信号(24V 地)接到变频器或伺服控制方向的输入 信号端。 同时在参数-速度中设置主轴速度。如果主轴速度设为 1500r/min，那模拟量输出 10V 时对应的 速度为 1500r/min。特别注意：接主轴时，必须采取双隔离两路供电

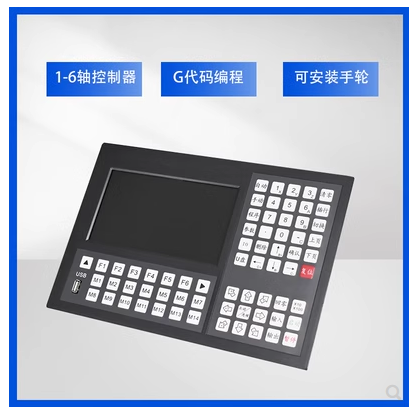

7 英寸彩色显示屏用于人机信息交换，与面板上的按键或外部按钮配合使用实现功能
