时代超群可编程控制器CM40L系列是基于新 CM35L系列升级软硬件推出的新产品，

3.5 寸彩屏显示，

支持 485通信，中英文切换，

编码器输入，上位机下载，

系统具有高可靠性，高精度，噪音小，操作简单等特点。

1.1 主要功能 自动：实际运行、空运行、单步运行、终止程序

手动：高速、点动、程序零、手动输出 程序：编辑、新建、保存

参数：控制、速度、厂值、用户、密码 IO：系统、手动、实入、设入、输出

外部手动：外接大按钮控制电机正反转，启动、暂停、报警、 急停等

指令：23 条指令，包括 PLC 可用的 6 条指令

USB：可用 USB 线对系统进行供电，方便开机画面及程序的传 输 隔离

IO 口：带有与系统隔离的输入输出口，输出口能力**** 可到 1A.

控制系统主要由以下几部分组成 ·3.5 寸彩色液晶屏，分辨率 320*240

·触点按键阵列（38 键）

·专用运动控制芯片，4 轴差分脉冲输出（信号输出为：方 向 + 方向 - 脉冲 + 脉冲 -）

·输入 /输出（16路光电隔离 24V输入，8路光电隔离 24V输出， 单通道额定 500mA）

·485 接口，可与 PLC 混合编程 ·24V 双电源隔离供电，分为系统供电与 IO 供电

·编码器接口，可做专机 ·USB 接口，系统供电，上位机软件或图片下载使用 ·****程序行 480 行

·可与外部 IO 扩展板相连.

今天我们重点讲解一下这款控制器的IO设置，其它系列的设置也可参照此设置方法。

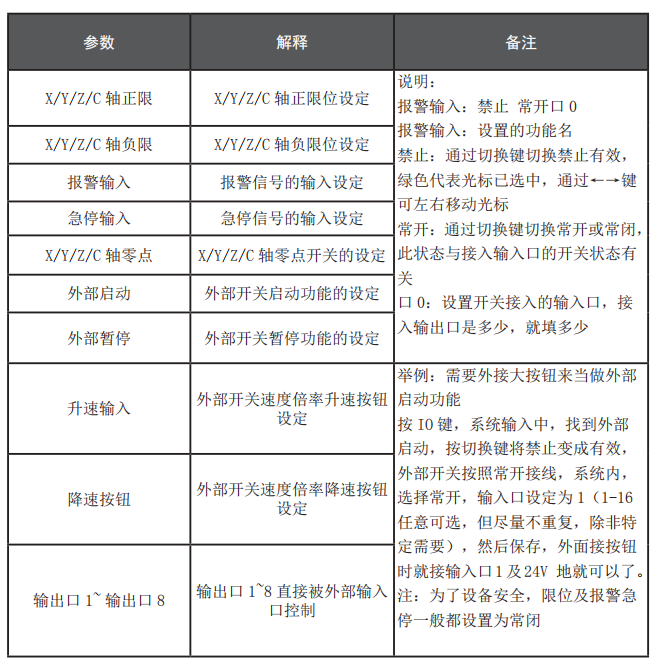

IO设置里可以设置输入输出信号，比如输入信号有限位开关，急停等开关。输出信号有水泵，喷枪，焊枪等。可以升降速设置。

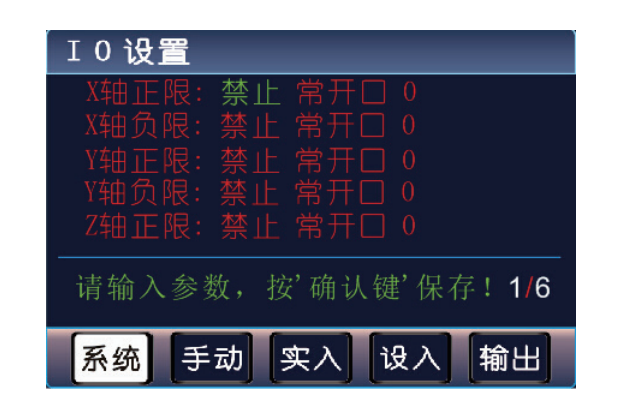

1.按 IO 键 进 入 IO 设 置 界 面， 默 认 界 面 为 系 统 界 面，

按 ↑↓←→键，移动光标，按上页键或下页键翻页

2.手动

按手动按钮进入手动设置界面 , 按上页键或下页键翻页

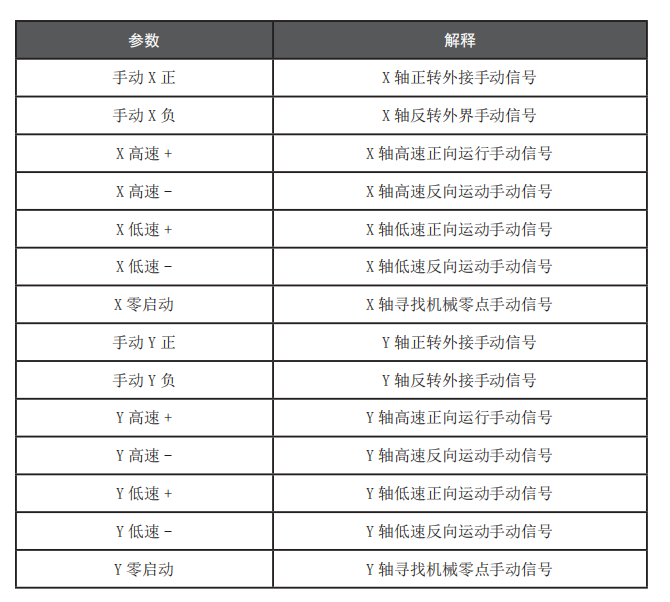

说明：所有功能在手动界面或自动界面（程序未启动时有效）， 设置方法同系统输入设置一样，选择有效，常开或者常闭，然后 选择接线的对应输入口 注意：系统输入或手动输入界面参数修改完成，按确认键保 存，如果没有按确认键保存参数，跳转到其他界面，参数修改将 不存在。

3 实入

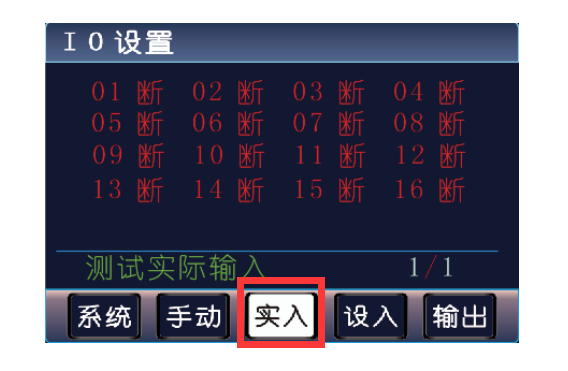

按实入按钮进入实际输入界面，按上页键或下页键翻页, 数字序号 01-16 分别对应输入口 1-16，当对应输入口信号线 与 24V 地短接时，对应的位置变成“通”，否则为“断”，通过 此操作可以测试输入信号是否正常 为提高输入信号的可靠性，系统具有干扰过滤功能，信号需 要保持 2 毫秒以上没有变化时，可能出现如下情况： 24V 电源工作不正常 该输入信号线连接不正常 该路输入信号电路出现故障

4 设入

按设入按钮进入设定输入界面，按上页键或下页键翻页

设定输入为测试用户使用系统设置中某些功能，能否正常工 作，测试过程与实际输入一样，例如，测试报警，就将报警大按 钮按下，正常情况下报警处由断变为通。

5 输入 按输出按钮进入实际输出界面

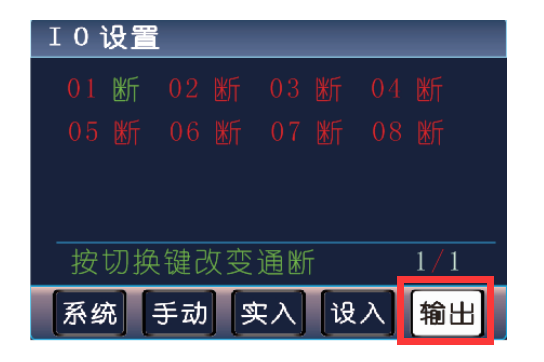

数字序号 01-08 分别对应输出口 1-8 通过↑↓←→键改变选择的输出点，光标随之移动。按切换键， 对应位置由“断”变成“通”，或由“通”变成“断”
