时代超群SD300驱动器

特别注意： 如果脉冲指令信号是 24V 电源，则 PULS+必须接到 CN1 的 39 脚、SIGN+必须接 到 CN1 的 38 脚，否则有可能损坏脉冲指令端口； 如果脉冲指令信号是 5V 电源，则 PULS+必须接到 CN1 的 25 脚、SIGN+必须接 到 CN1 的 24 脚，否则有可能脉冲接收不正常。

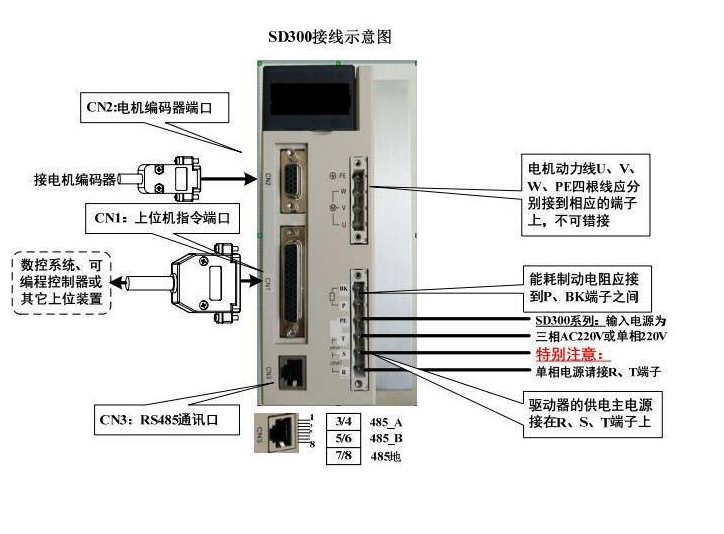

通讯端口 CN3 连接图 特别说明：RS485通讯端口也可以通过CN1的40/41/42连接，详见1.4节图示说明。 SD300-20AL/30AL驱动器的通讯端口使用8位的网口连接器，针脚分布为
