  高性能、高速度32位CPU  液晶显示器(分辨率:800×480)

 电阻触摸板  8按键，用于特殊功能或备后用(正常使用无效)

 专用多轴运动控制芯片(信号输出为:5V TTL)  输入口：16路光电隔离输入+8路高速光隔输入(可连接24V正交编码器)

 输出口：12路光电隔离输出(200mA/24V)+2路继电器三端输出(Cm,NC,NO)

 增量编码器接口，与输入口共用，最多可用4组AB正交信号的计数器

 光电隔离模拟量2路(0-10V)输出(非标配)

 电机信号共阳输出，负载能力为20mA/5V(限流电阻应大于270Ω)

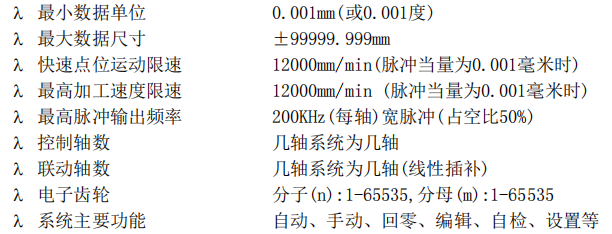

步进细分驱动器+步进电机：轻巧的设备可采用步进电机，但注意不要产生共振、丢步、堵转，应 注意控制信号为5V信号，能响应200KHz以上的脉冲信号，限流电阻应大于200Ω，差分信号或 共阳极均可。  交流伺服驱动器+伺服电机：设备成本可能增加，但不会出现共振、丢步、堵转等现象，应注意控 制信号为5V信号，能响应200KHz以上的脉冲信号，限流电阻应大于200Ω。 注意：当系统电机控制接口损坏时，基本是由驱动器的限流电阻过小或驱动器损坏造成的，但控制系 统不会造成驱动器的损坏。

电源   直流24V/1A电源和24V/1-3A电源(可共用一个),请选择质量优的开关电源，以免造成系统的损坏。  隔离变压器，电源滤波器，减少其它电器对系统电源的干扰。

 中间继电器：本系统输出端功率约1.2W，大于此功率时需要增加继电器  接触器：用于控制强电大功率电器，其控制线圈应由中间继电器控制  电控刹车，抱闸：系统输出控制中间继电器，中间继电器控制接触器，接触器再控制大功率电器，  非接触接近开关(感应器)：尽量采用三线(综:接24V，蓝:24G，黑:输入信号)NPN。  行程开关：不同的用途需要选择常开(NO)或常闭(NC)。  按钮：除急停按钮外，一般选用常开(NO)触点。  气动、液动控制阀：当为交流或非DC24V或功率大于5W均需由中间继电器控制。

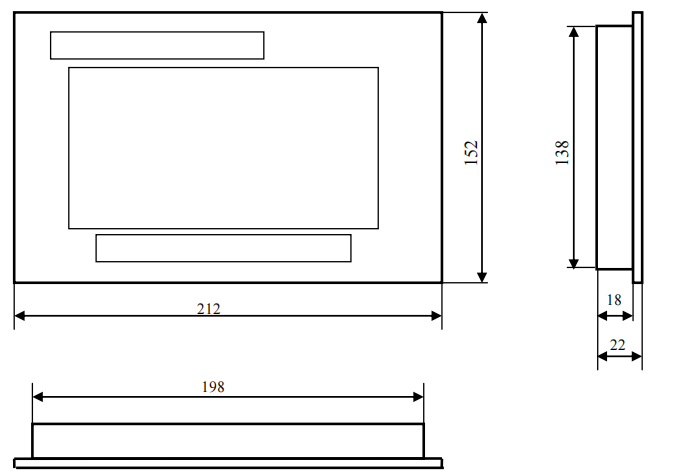

外形尺寸： 长:212毫米，宽:152毫米,深:16.5毫米,边沿厚:4毫米  嵌入开孔： 长:198毫米，宽:138毫米
