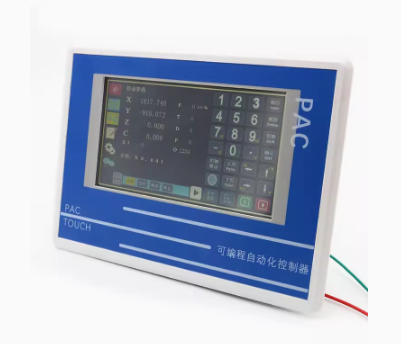

时代超群CM46PAC逻辑运算使用说明（wgb）

  逻辑运算可扩展系统的功能，当无需逻辑运动时，请“参数”“系统”“控制项”下的“逻辑运算 有效/逻辑运算无效”选为“逻辑运算无效”。否则选为“逻辑运算有效”。 每个系统中只能有一套逻辑运算。系统在退出逻辑编辑时自动保存逻辑运算程序。

逻辑运算说明  最多可编写100条逻辑运算指令； 序号即为行号，取值00-99； 每个系统中只能有一套逻辑运算； 每1毫秒运算5条，最多20毫秒运算一遍，少于5条时只需1毫秒；

对于输入的信号应保持21毫秒以上，最快时(少于5条)应在2毫秒以上。 程序运行中可控制逻辑运算是否处理(见“输出状态”中的M67,M68)。

输入点的扩展  本系统的输入点数为16/24个，当设置的按钮过多时，将受输入点数量的限制。 利用逻辑功能中的“二与”功能可通过二个输入点扩展为3个逻辑输入点，但各输入状态不能同时有 效。 结合“跳转”指令三个输入可扩展为6个逻辑输入点，四个输入点可扩展为12个逻辑输入点。五个输 入点可扩展为24个逻辑输入点，但各输入状态不能同时有效。 扩展逻辑输入时，每个按钮的接线将是多线同接(三线、四线、五线)。 用逻辑扩展的按钮，在IO设置中，应设为逻辑变量号。

加工程序中逻辑变量的应用  加工代码中可使用或改变逻辑变量的状态。 如M指令中，M33-M64为设置逻辑变量1-32的状态。 如指令中的P或测位跳转，可检测逻辑变量的状态，以控制跳转。 逻辑变量的状态在主画面下有其状态的显示，以便于观察。

检测条件的扩展  当程序中使用的检测条件，并非特指某一输入口，而是几个输入口的条件组合时，可使用逻辑处理功 能。 如测位运动，当输入口1,2任意一个口有效(为1时)产生测位运动的有效信号时，可使用二或，当其中 任一信号有效均中止测位运动。如为二个信号同时有效，则使用二与，即二个信号同为有效时中止测位运 动。 如测位跳转，亦可使用多个条件的复合结果。 如中断操作，亦可使用多个条件的复合结果。
