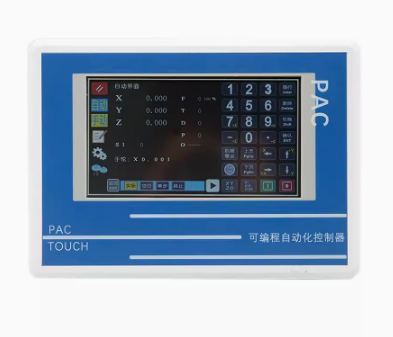

时代超群CM46PAC界面定义示例(wgb) 共定义三个界面
用户界面编辑 在Windows的“写字板”下编辑的用户界面文件(SCRN.TXT)通过U盘(读U盘)读入到系统后,可在本系 统进行一些编辑操作。编辑后的信息可保存到系统中,亦可保存到U盘上(写U盘)。 窗口选择 通过“选窗口”功能可选择已读入(或修改)的窗口信息。窗口号在屏幕上部有显示。按下些功能钮将 循环显示由用户定义的(最多9个)窗口的信息。 每个控件的位置、尺寸、字及颜色均正常显示。 在此状态下,各控件无操作功能(即按下无反映)。 控件编辑 1).选控件: 通过“选控件”功能,可循环选择当前窗口的各个控件(选中的为红色方框)。 选中某控件后即可对其进行编辑 2).选颜色 按下后弹出颜色设置窗口。此时可分别选择红(R),绿(G),蓝(B)的颜色数值,实际颜色在弹出窗口的 上部显示。选择后按确认则设定此颜色,如为编辑框则继续弹出标题颜色进行设置。 3).选字体 按下后弹出颜色设置窗口。此时可分别16*16,20*20,24*24,选择后则设定此字体。如为编辑框则继 续弹出标题字体选择。 本系统目前只支持16*16,20*20的汉字或16*16,20*20,24*24的部分字符和数字。 4).位置及大小 水平位:可通过“加”,“减”调整水平方向的位置,适时显示。 垂直位:可通过“加”,“减”调整垂直方向的位置,适时显示。 宽度:可通过“加”,“减”调整控件的长度,适时显示。 高度:可通过“加”,“减”调整控件的宽度,适时显示。 5).增量 设置每按一次“加”,“减”的增量值。 自定义界面的读写 1).读U盘 从U盘读取“SCRN.TXT”用户自定义的文本文件。 2).写U盘 将当前系统内的用户自定义信息保存到U盘中,文件名为“SCRN.TXT”。 3).保存 将读入到系统中的用户自定义界面的信息保存的系统中。 一般从U盘读入后,或利用系统的用户界面编辑功能修改后,使用此功能。
|
