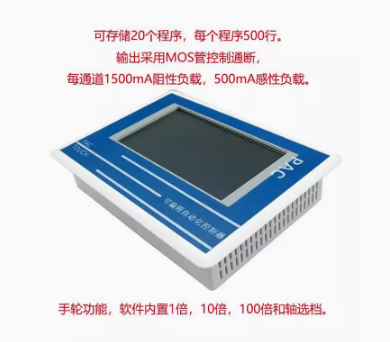

时代超群CM46PAC系统自检（wgb）

  当系统出现故障或进行设备调试时，可利用此功能进行必要的测试。进入此功能后自动进入输入口状 态的测试。 系统测试前应保证24V电源正常上电。 本系统采用输入与输入功能独立，输出与输出功能独立的方式，通过IO设置，为每个必需的输入功能 设置对应的输入口/逻辑变量号，为每个必需的输出功能设置相应的输出口/逻辑变量号。通过此功能，可 有效地使用有限的输入/输出口；当由于各种原因造成某个输入/输出口损坏时，如有未用口可改接到未使 用的口上，同时修改相应的IO设置，减少维修成本，且为用户节省了故障排除时间。

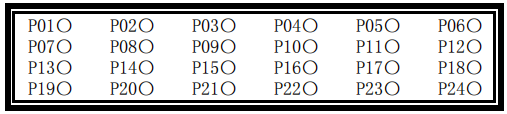

 输入测试

数字序号01-24分别对应于输入口1-16，和E1A(17),E1B(18),E2A(19),E2B(20),E3A(21),E3B(22), E4A(23),E4B(24),当对应输入口信号线与24V地短接时(变为低)，对应的指示灯变为●，否则为○。通过 此操作可以测试输入信号是否正常。 为提高输入信号的可靠性，系统具有干扰过滤功能，信号需保持2毫秒以上。 当没有变化时，可能为如下情况： 24V电源工作不正常 该输入信号线联接不正常 该路输入信号电路出现故障 注：本系统有24路光隔输入，包括P01-P16(16普通光隔输入)，P17-P24(可用于编码器的8路高速光隔 输入，亦可作为普通输入使用)。

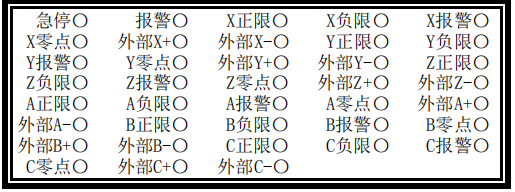

设入1测试

当对应输入口信号线与24V地短接时，对应的指示灯变为●，否则为○。通过此操作可以测试对应输 入信号是否正常。 当没有变化时，可能为如下情况： 设置输入点有误(见IO设置功能) 该输入信号不正常(见输入口测试) 急停：系统紧急停止(常闭) 报警：报警或保护信号(常闭) 正限：轴运动正向限位(常闭) 负限：轴运动负向限位(常闭) *报警：运动轴报警信号(常闭)，一般为伺服或步进驱动器的故障信号。 零点：机械零点开关(常闭/常开) 外部*+/-：外部操纵按钮(常开) 注：上述为六轴的系统 对于几轴的系统只出现与系统轴数相关的信息。

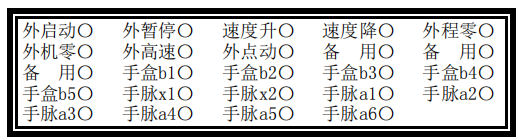

设入2测试

当对应输入口信号线与24V地短接时，对应的指示灯变为●，否则为○。通过此操作可以测试对应输 入信号是否正常。 当没有变化时，可能为如下情况： 设置输入点有误(见IO设置功能) 该输入信号不正常(见输入口测试) 外启动：外接的启动按钮(常开) 外暂停：外接的暂停按钮(常开) 速度升：外接的速度倍率升按钮(常开) 速度降：外接的速度降按钮(常开) 外程零：外接的回程序(坐标)零钮(常开) 外机零：外接的回机械零钮,设定顺序(常开) 外高速：外接的高低速运动开关(常开) 外点动：外接的点动/连续选择开关(常开) 备用：为后续版本的预留(常开) 手盒B1-B5：为外接手持盒的5个点的输入状态，当“外手持盒有效”选中时，外手持盒功能才能有效。 此处可测试手持盒的5个输入点是否正常。左上角至右下角的状态码为：

排列顺序为b5,b4,b3,b2,b1:例如右上角按键编码为00111即为B5,B4灭，B3,b2,b1亮。 注：  1).手持盒上的按键，可在本系统规定的代码下进行定义。 2).如果需要更改面膜，费用由用户承担(只配备一标准定义的面膜)。 手脉×n：手脉的外部倍率选择信号(常开)。当“有手脉操作”选中，而“无轴选和倍率”不选时有效。 共两个信号分三档倍率(10的n次方)。当×1，×2均无效时倍率为1；仅×1有效时倍率为10；仅×2有效时 倍率为100。(暂无此功能) 手脉an：手脉的外部轴选择信号(常开)。当“有手脉操作”选中，而“无轴选和倍率”不选时有效。 最多可选择所有轴(与系统的轴数有关)。如果某些轴不选择，则在“IO设置”“设入2”中相应的轴选设 为0。如果用多位开关，需有一个空档表示所有轴不选。几轴的系统最多有几个轴选。 注：  1).手脉的AB信号需要接到高速输入5和6。 2).可将倍率和轴选连接到IN2上，与AB信号共用一个插头。
