时代超群CM36 常用配套部件联接说明（wgb）

   配套部件不属于系统的正常配件。需要时请自行采购或在我公司采购。

 开关电源  本系统需要配备5V(≥2A)，24V(≥1A)的开关电源，此为系统必须的电源。如果所有电机驱动器较多 应适当加大5V的电流，当使用的输入/输出较多时应适当加大24V的电流。

 手脉  本系统仅支持24V手脉，或非24V集电极开路输出(OC)的手脉(即输出端为电子开关)。注意不要接错(AB 如果接到24V则会损坏手脉，电源接错亦将损坏手脉)。 手脉的电源端接24V，24地，手脉由用户自备。 A接高速输入口5，B接高速输入口6。或A接高速输入口6，B接高速输入口5。两种接法方向不同。 对于有轴选和倍率波段开关的手持式手脉，可将相应的轴选和倍率开关点接到本插头或CN1的其它输 入点(在设入2中正确设置)。

 手持盒  7芯电缆线定义

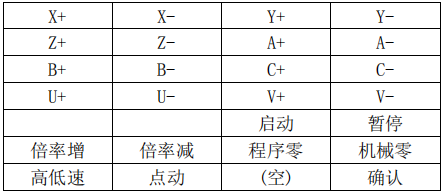

通用按键定义

1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,0,31, 定义了XYZABCUVW的+/-方向键，启动，暂停，倍率增，倍率减，程序零，机械零，高低速，点动，(空)， 确认。见“3.3.2 手持盒控制说明”。 外形尺寸:长:155mm×80mm×18.5mm，线长1米的螺旋线(拉开3米)。
