手持式智能调试器 BY-BL01 是我公司开发的一款用于调试、可设置我公司 F 系列标准无刷驱动器参数及功能的调试器，使得我公司 F 系列标准无刷驱动器，不仅可以通过驱动器的网口进行电脑软件设置参数，还`可以通过 BY-BL01 调试器来调试和设置。

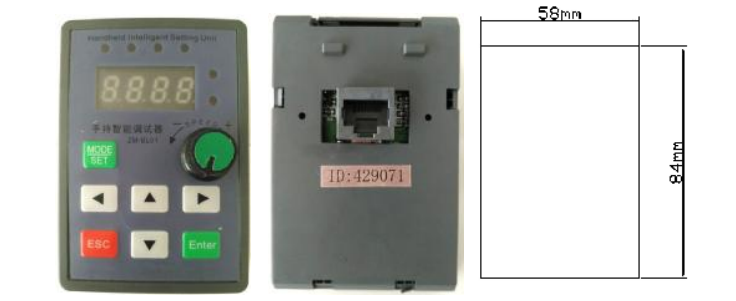

一、 整体外观及功能

二、 使用及操作说明

1、 连接设备：把网口电话线的任意一端插入驱动器的网口座中，再把电话线的另一端

插入 BY-BL01 的网口座中，即完成连接。

2、 调试器的启用：按下面板上的电位器旋钮，调试器的四位数码管点亮，当前数码管

显示转速，范围为 0~9999 转/分钟。当驱动器连接的无刷电机在转动时，面板上显

示电机的实时转速。

调试器的停用：在启用状态下，再次按下电位器旋钮，数码管全熄灭，调试器停用；

也可用于电机运行状态下，急停电机的作用。

3、参数设置：

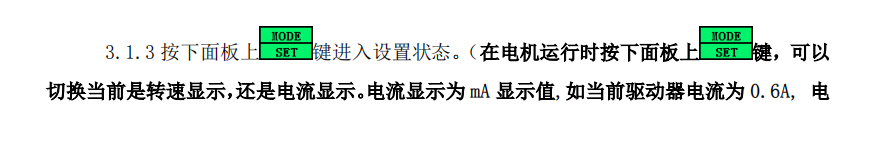

3.1 进入设置状态

3.1.1 调试器处于启用状态。

3.1.2 外置模拟电位器旋到 0 位，即 VSP 的输入电压为 0 伏、电机必须处于停止状态

且故障灯在慢闪烁时，才可设置参数.
