时代超群2020年新推出SD300系列高性能交流伺服电机驱动套装。电机从100W-3.8KW不等，出力大，响应快，速度高，转动平滑，力矩稳定。

今天为大家介绍一下SD300系列伺服驱动器如何与PLC连接，注意，SD300系列驱动器默认为5V脉冲信号，如果接线操作不当，直接会影响驱动器使用，严重的直接烧掉驱动器。

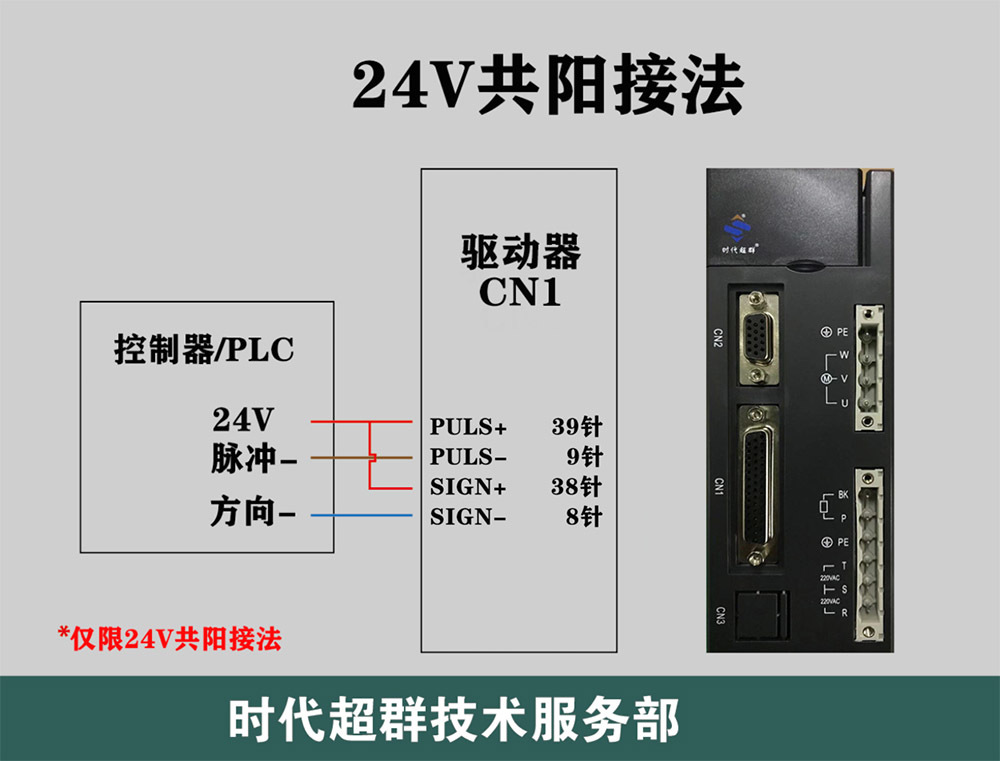

方法一：PLC控制器(NPN）为共阳极接法，那么只需要接三根线，如下图

39针和38针 接24V+公共端

9针 接脉冲负

8针 接方向负

方法二：PlC控制器(PNP)为共阴极接法，则需要在脉冲-和方向-上串2K电阻，把信号转换成5V，如下图：

9针和8针 接0V公共端

39针 接脉冲正

38针 接方向正

联系方式：15237077273微信同号（魏工）
