1.1接线篇

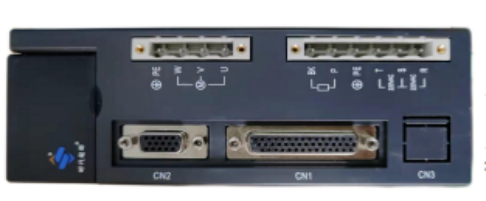

R. S.T电源线接线讲解：

1三相AC220V接线：三根电源线分别接进R.S.T.(*地线接进PE）

2单相AC220V接线：火线接进R，零线接进T

（*地线只能接进PE,接其他点位会有烧驱动器的风险）

3三相四线AC380V接线：三根火线分别接R.S.T.地线接PE，接其他点位会有烧驱动器的风险

*注意：接线前一定要确定驱动器是AC220V还AC380V

4 P和BK接线：接外置制动电阻。*默认不接

需频繁启动停止或负载较大时可根据说明书正确配备电阻

注意：电源线不可以接入这里，否则驱动器会烧坏。
