1.R、S.T接三相380V火线;

2.N接零线，零线线径不能低于火线线径,****取火线的2倍或者以上，而且必须要接牢固;

3.零线起到三相平衡的作用，根据三相四线矢量运算规则，零线从市电接入到电子变压器的N节点之

间不可以接任何断路器及开关、索制;

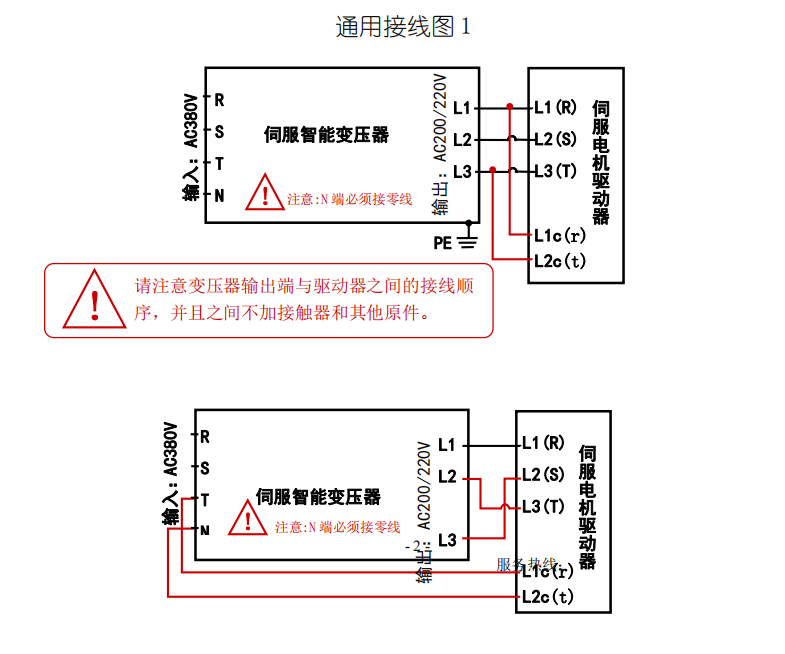

4.关闭电源，接入伺服驱动器，电子变压器L1\L2\L3对应接入伺服驱动器LI\L2\L3,由于每个伺服

驱动器的电路设计会有不同所以接线的时候请参照接线方案图A、B、C来接线.

5.电子伺服变压器只给伺服驱动器供电，严禁设备.上的其他元器件到电子变压器取电，否则会引起

工作点的偏移，损坏本电子变压器;

6.设备. 上的单相AC 220 用电的地方，比如开关电源220V输入电、220V 索制、220V 散热风扇、、、

等，都可以在电子变压器的输入端取电;

7.若设备有用单相220V马达本电子变压器无法给其供电，建议改用三相380V马达;

8. 反复检查以上接线，确认无误后开机，伺服驱动器显示工作就绪。

注意事项:

1、安川当伺服器大于3KW请按接线图2接接线。

2、三菱MR-E系列请按图3接线。

3、伺服单个功率大于3KVA的请按照接线图4接线。

伺服变压器选型需要注意的问题：

① 根据所配备的伺服电机和系统输入电压来确定变压器的输出电压。

② 容量是根据伺服电机的功率来确定的。

③ 链接组别是根据伺服系统的需求来确定的，伺服变压器的输出电压是根据伺服的电压来确定。
