时代超群57pCAN典型使用及接线图（wgb）

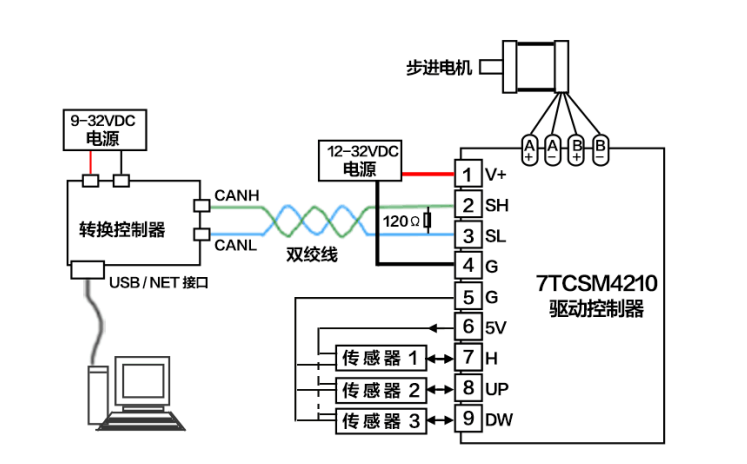

  典型组网

☆ CAN 总线与计算机网关（以太网、USB、串口等转 CAN）连接使用

☆ CAN 总线与嵌入式控制器连接使用

传感器接口典型接线图

推荐使用一个光电开关（输出 PNP 型、或者推挽输出）用于做精准的参考 零位，两个限位用限位开关（行程开关、微动开关）等机械开关。如下：

在定位模式下，两个限位开关为可选，零位光电开关是必选项。
