时代超群SD制动电阻规格说明（wgb）

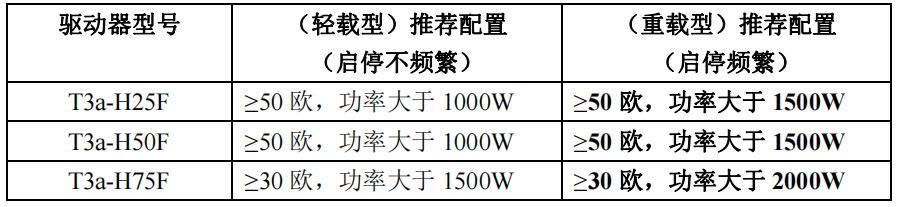

 T3a-H 系列(380V 伺服)制动电阻配置表

(标准 380V 伺服不含内置电阻，必须外接制动电阻，定制型号除外)

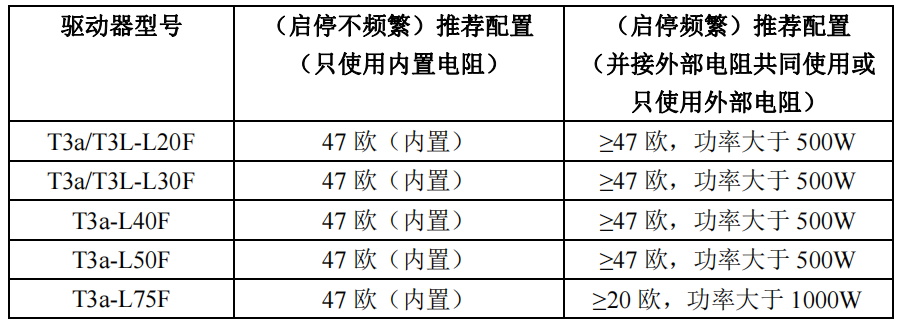

T3a-L/T3L 系列(220V 伺服)制动电阻配置表

(标准 220V 伺服含内置电阻，根据负载情况可选配外接制动电阻)

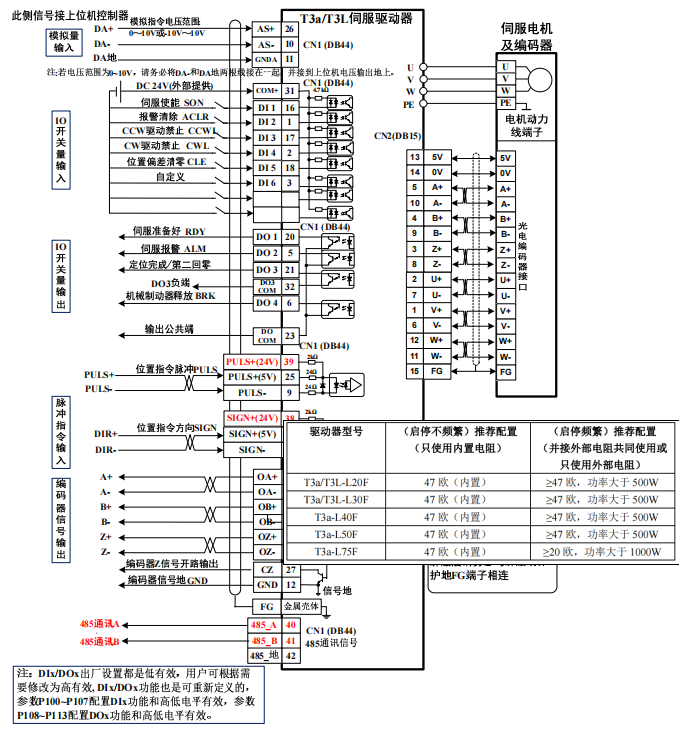

控制端口 CN1 和编码器端口 CN2 连接图

特别注意： 如果脉冲指令信号是 24V 电源，则 PULS+必须接到 CN1 的 39 脚、SIGN+必须接 到 CN1 的 38 脚，否则有可能损坏脉冲指令端口； 如果脉冲指令信号是 5V 电源，则 PULS+必须接到 CN1 的 25 脚、SIGN+必须接 到 CN1 的 24 脚，否则有可能脉冲接收不正常；
