时代超群SD第二编码器端口 CN4 连接图（wgb）
T3a-H系列伺服驱动器第二编码器端口使用双排DB9插座，外形和针脚分布为：

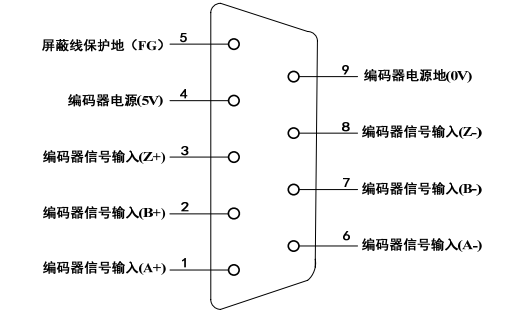

第二编码器端口DB9插头（增量式光电编码器）
通讯端口 CN3 连接图 特别说明：RS485通讯端口也可以通过CN1的40/41/42连接，详见1.4节图示说明。 T3a-L20/L30驱动器的通讯端口使用三位的端子，外形和针脚分布为

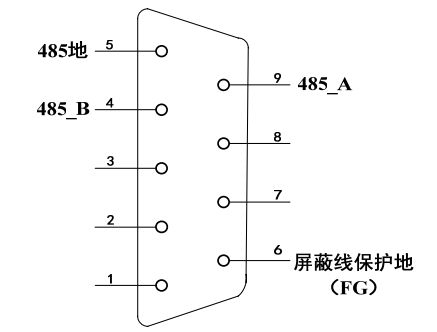

T3a其他规格驱动器的通讯端口使用双排DB9插座，外形和针脚分布为：
T3L-L15/L20/L30驱动器的通讯端口使用8位的网口连接器，针脚分布为
