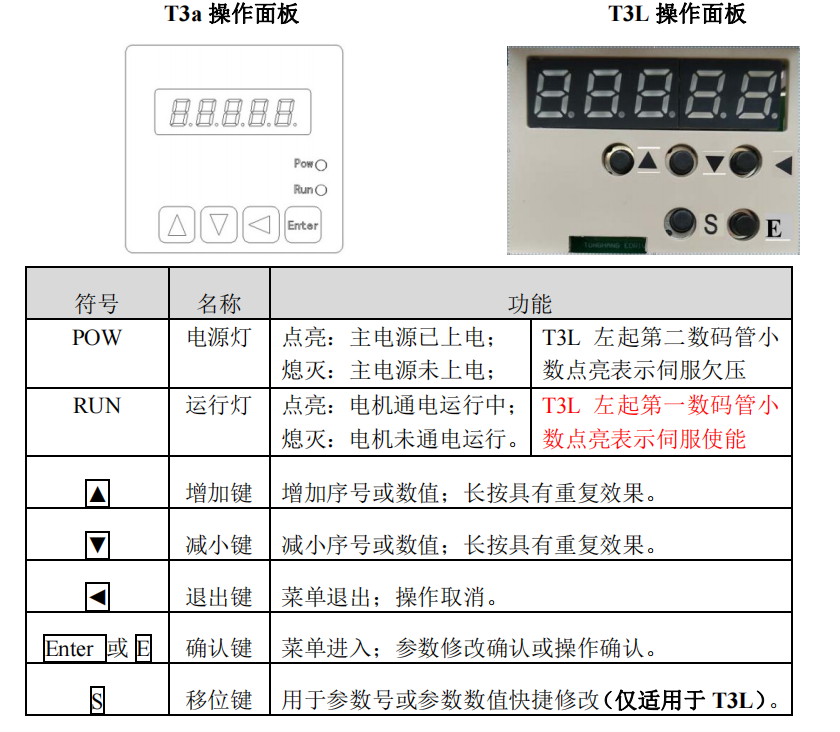

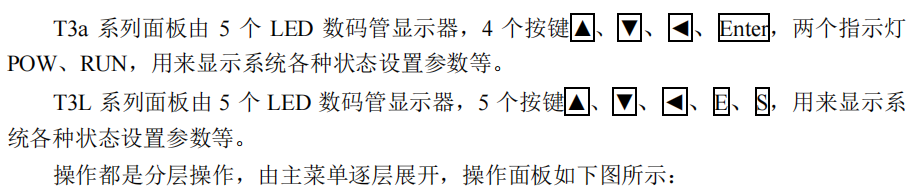

时代超群SD驱动器操作面板介绍（wgb）

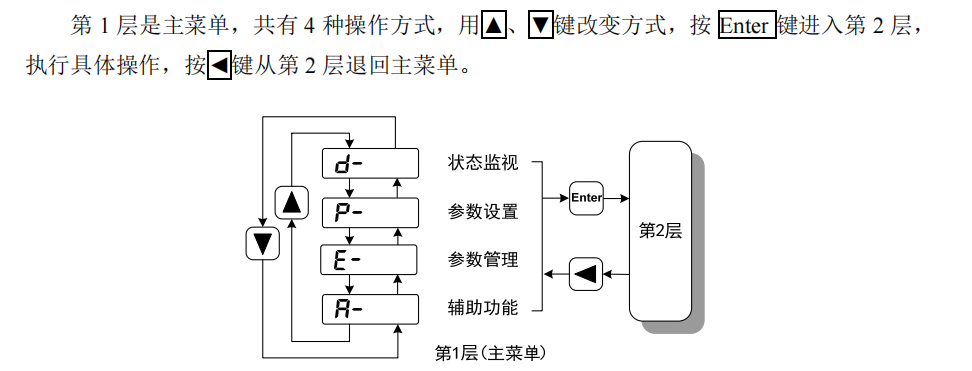

主菜单

位二进制数值显示[注 1]

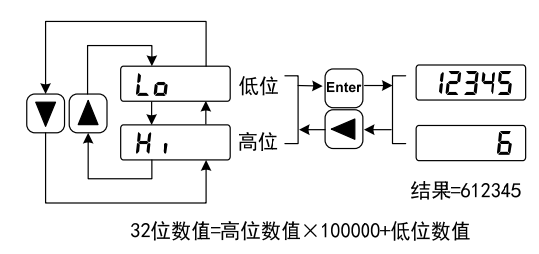

32 位二进制数范围是-2147483648～2147483647，采用低位和高位组合表示，通过菜单 选择低位和高位，用图中公式合成完整数值。

脉冲单位[注 2]  脉冲单位是编码器脉冲单位。

以使用 2500 线编码器为例： 编码器脉冲单位 = 编码器分辨率 = 4 × 编码器线数 = 4 × 2500( pulse / rev) =10000( pulse / rev)

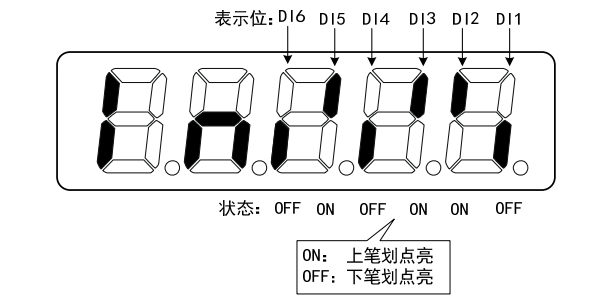

输入端子 DI[注 3]   数码管的竖线表示一位的状态，竖线上笔划点亮表示 ON，下笔划点亮表示 OFF。

输出端子 DO[注 4]

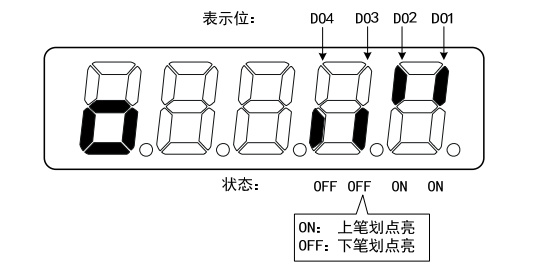

数码管的竖线表示一位的状态，竖线上笔划点亮表示 ON，下笔划点亮表示 OFF。

编码器输入信号[注 5]

 数码管的竖线表示一位的状态，竖线上笔划点亮表示高电平，下笔划点亮表示低电平。 （注：****位置式编码器，此显示无意义）

转子单圈位置[注 6]

表示转子在一转中相对定子所处的位置，以一转为一个周期，编码器最小分辨率为单位， 以编码器 Z 脉冲为原点。 2500 线编码器： 其范围是 0～9999（10 进制），Z 脉冲出现时数值为 0。 ****式位置编码器： 其范围是 0～65535（10 进制），分高低位表示。 旋转变压器式编码器：其范围是 0～65535（10 进制），Z 脉冲出现时数值为 0。

控制方式[注 7]  显示字符代表当前的控制模式。

报警代码[注 8]

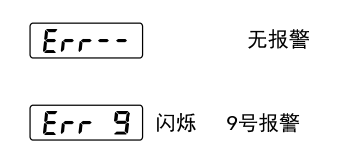

 无报警显示两减号。有报警显示报警号，并闪烁。报警出现时，显示器会自动进入状态 监视并显示报警号，但可以通过键盘进行其他操作，当其不处于监视状态时，则最右边数码 管的小数点闪烁表示有报警存在。

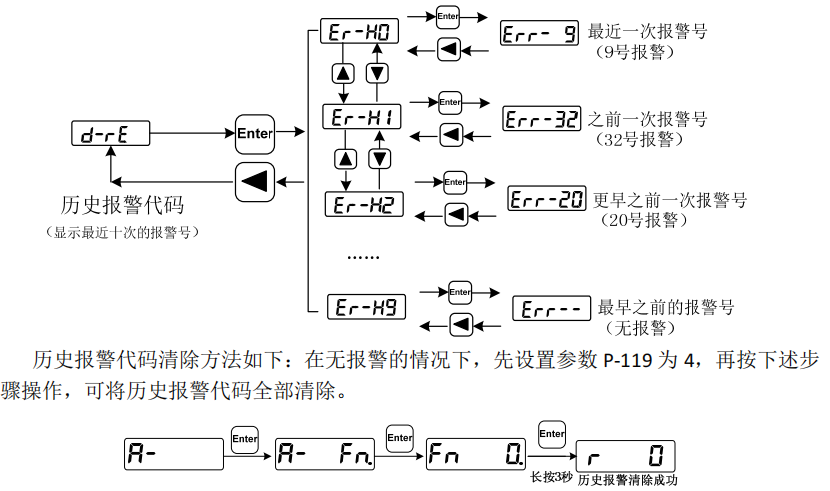

历史报警代码[注 9]  历史报警代码显示驱动器最近 10 次的报警内容，无报警显示两减号，有报警显示报警 号。报警出现时，驱动器会自动更新并存储报警号。历史报警代码查看操作和具体显示内容 说明如下：
