时代超群sd驱动器参数设置及功能调试（wgb）

  用户第一次使用驱动单元时，建议先在不连接负载的情况下进行空载试运行（键盘调速 或JOG点动）。确保驱动单元与电机在经过搬运、安装后能够正常工作，并确保驱动单 元适配电机的默认参数有效。

驱动单元和电机正常工作后，仍然在不连接负载的情况下，连接CN1控制信号，配合上 位机控制装置进行用户所需要的位置方式、速度方式或其它工作方式的调试与运行。

在信号连接、参数设置、电机运行都调试正常后，再连接负载，进行带负荷运行。

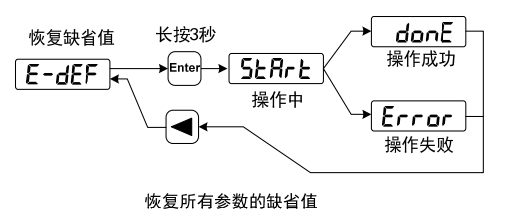

设置电机代码 接通主电路电源，驱动器的 Pow 指示灯点亮，显示面板点亮，如果有报警出现，请检 查连线。按下述步骤设置电机代码参数： 1、 修改操作密码(参数 P-000)为 385； 2、根据电机型号设置电机系列代码（参数 P-099）和电机型号代码（参数 P-002），电 机系列和电机型号代码参见第 6 章电机适配表； 3、进入参数管理，执行恢复缺省值操作如下图所示：

特别注意：恢复缺省值操作必须在驱动器不使能的情况下进行，否则显示 Error。

显示操作成功后关闭电源，待驱动器面板显示熄灭后再次上电，即可进行下一步操 作(键盘调速试运行或 JOG 点动试运行)。

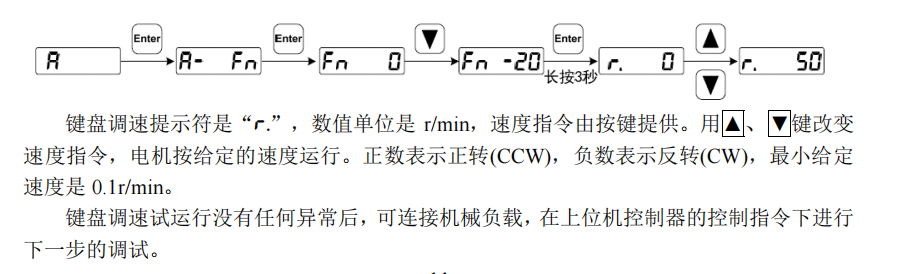

试运行 键盘调速试运行 接通驱动器电源，确认没有报警和任何异常情况后，按下图执行以下操作：

JOG 点动试运行
