时代超群sd驱动器485调试常见问题及处理方法（wgb）

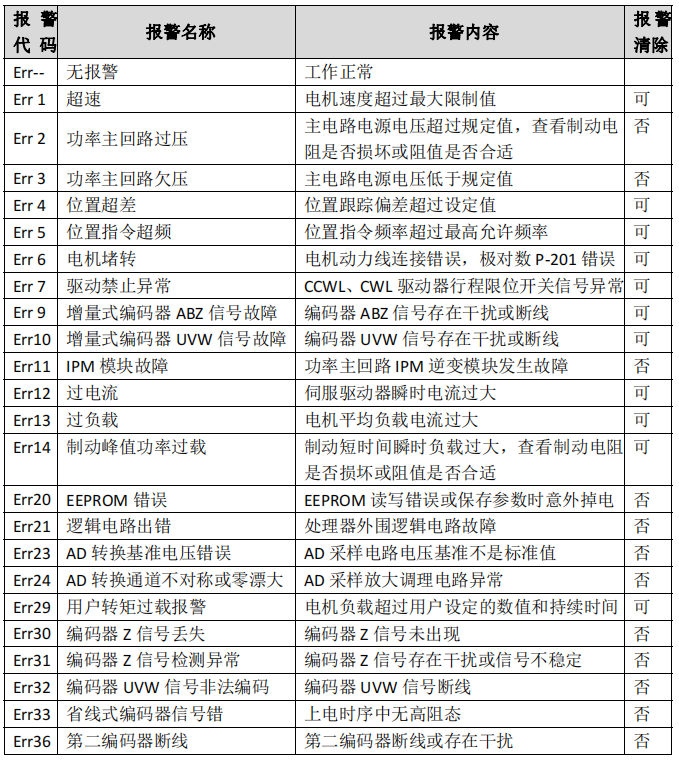

  报警代码一览

报警清除方法 当伺服驱动器有故障报警发生时，在排除故障原因后，在不断电的情况下，可通过驱动 器操作面板实现报警清除，具体操作方法如下：

常见问题及对策

①、恢复缺省参数操作时报错 a、确认操作口令（P-000）是否设置正确； b、恢复缺省操作必须在驱动器不使能的情况下进行； ②、上位机给使能，驱动器（Run）使能绿灯不亮 a、检查动力电源R/S/T电压是否偏低，接线是否正确； b、检查CN1接口，+24V输入是否正确； c、检查CN1接口的SON信号是否和0V接通； d、通过以上措施，如果（Run）使能绿灯还不亮，可用内部使能（P098设为1）再试。

③、出现“Err-9/Err-10/Err-30/Err-31/Err-32/Err-33”故障报警 注：伺服电机尾端的光电编码器是典型的脆弱易损元件，需特别注意保护 !  a、以上报警说明编码器或编码器连接线缆有问题； b、检查屏蔽层是否两端良好接地，插头是否有水或杂质； c、连接线太长是否对编码器电源5V造成衰减； d、确认是否为干扰问题，旁边是否有强磁强电线路，若有则尽可能隔离。

④、伺服电机运行中出现噪音或震动（高频） a、适当调大滤波系数P-007和P-019，每次调整量为5； b、若调大滤波系数效果不明显，需降低速度环比例增益和位置环比例增益，即调小P-005 和P-009, 每次调整量为5； c、若上述措施都无明显改善，请检查编码器连接线是否存在干扰，检查屏蔽层是否两 端良好接地。

⑤、伺服电机运行中出现抖动（低频） a、确定伺服电机所带负载及惯量是否在电机的允许范围之内，若负载及惯量超出电机 额定倍数太多（负载转矩大于3倍，惯量大于5倍），请重新选型更大规格的电机； b、适当调大速度环比例增益P-005，每次调整量为5； c、若调大P-005效果不明显，可适当调小滤波系数P-007/P-019，每次调整量为5； d、若调小滤波系数效果也不明显，可适当调小位置环增益P-009，每次调整量为5； e、若上述措施都无明显改善，请检查编码器连接线和指令连接线是否存在干扰，检查 屏蔽层是否两端良好接地。

⑥、驱动器出现 Err-2 或 Err-11 号报警 判断驱动器是上电就报警还是大惯量频繁加减速时报警： a、若上电就报警可确定是驱动器的硬件电路出现故障； b、若是大惯量频繁加减速时报警，先查看监视菜单 d-I 和 d-pI，观察电流的瞬时值 和****值是否超出驱动器和电机的允许范围，若超出范围，相应减小惯量加速度（速 度模式：调大加速时间 P-060 和减速时间 P-061；位置模式：调大上位机控制器的加 减速时间），使电流控制在驱动和电机允许范围内，查看故障是否消失。

⑦、伺服电机启动时驱动器出现“Err-5/Err-12” a、出现“Err-5”说明上位机发脉冲指令频率太快，超出伺服电机的响应能力，建议调 大上位机加减速时间，或者适当调大位置指令平滑时间P-040，每次调整量为10； b、上述措施无效或者上位机无法修改，请将P-116设为32屏蔽“Err-5”报警（需断电重 启生效）； c、若启动时驱动器出现“Err-12”过流报警，说明电机启动时负载过大，请检查驱动器 选型是否偏小或驱动器是否损坏。

⑧、伺服电机运行中驱动器出现“Err-4” a、若低速运行正常，高速运行出现“Err-4”，请首先检查P-075****转速限制是否偏 低，再适当调大位置环增益P-009（每次调整量为5），或者适当调大位置超差检 测范围P-080； b、若只要给位置指令，无论什么转速，电机一运行就出现“Err-4”，请确定电机是 否堵转或损坏，驱动器强电回路是否损坏；； c、若运行中加速较快时出现“Err-4”，请确认驱动器和电机选型是否偏小； d、若运行中偶尔出现“Err-4”，请检查编码器连接线和指令连接线是否存在干扰， 检查屏蔽层是否两端良好接地。

⑨、驱动器运行正常，上位机出现“位置跟踪误差过大” a、确定上位机位置跟踪误差超限的检测阈值，将驱动器位置超差检测范围P-080设置 为小于该阈值的数值，观察运行过程中驱动器是否出现“Err-4”； b、若驱动器不出现“Err-4”，则说明指令连接线上送回上位机的编码器信号存在干 扰，请检查连接线是否焊接可靠、屏蔽层是否两端良好接地； c、若驱动器出现“Err-4”，则说明是驱动器和电机的响应问题，请首先确定驱动器 和电机的完好性，再调大位置环和速度环增益P-009/P-005； d、若上述措施无明显效果，可考虑选型更大规格的驱动器和电机。
