时代超群sd驱动器规格与电机适配表（wgb）

 型号规格与性能参数

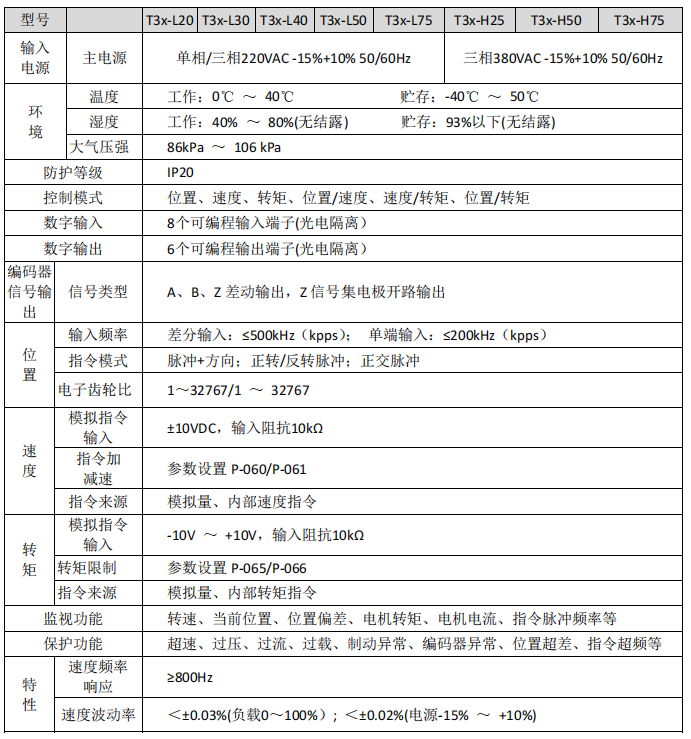

驱动器型号规格

标配4对极电机适配表（光电编码器）

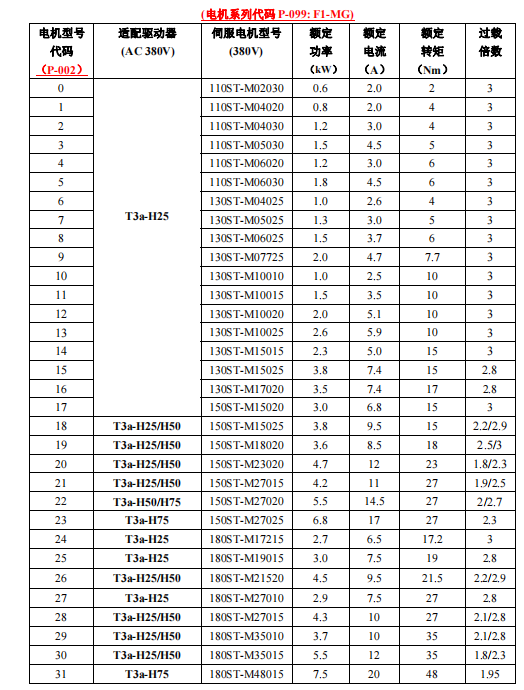

表 6.2 T3a-H25/H50/H75 驱动器适配电机型号

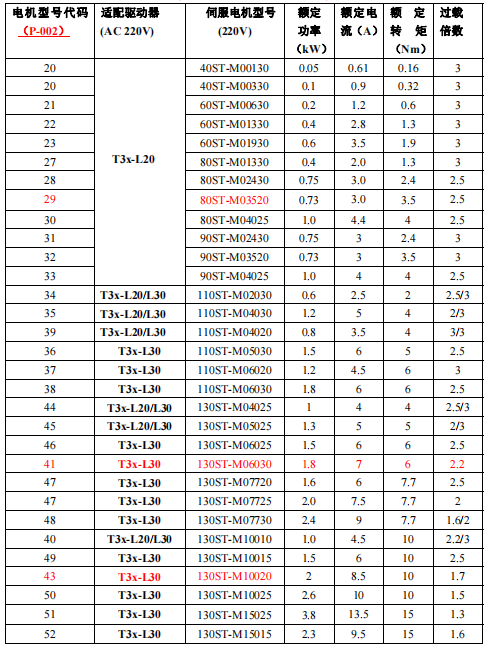

T3x-L20/L30 驱动器适配电机型号 (电机系列代码 P-099: F1-MG)

备注：T3x 代表 T3a 和 T3L 两个系列。

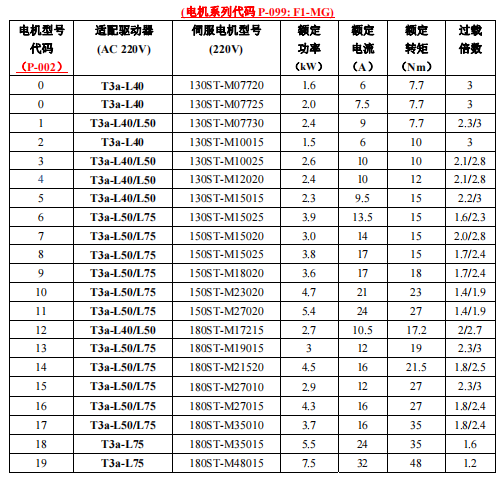

表 6.4 T3a-L40/L50/L75 驱动器适配电机型号

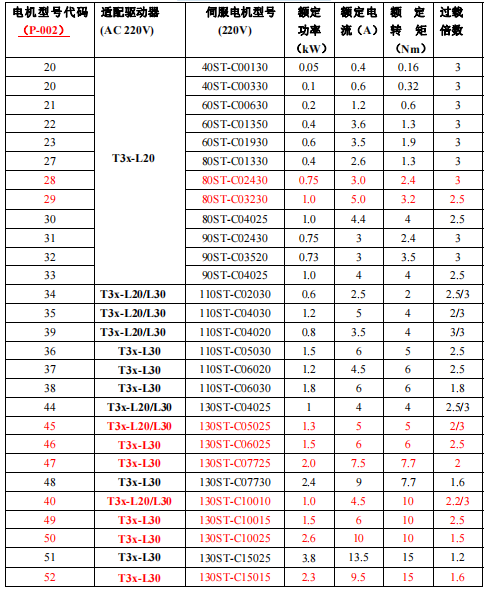

标配4对极电机适配表（磁编码器） 表 6.5 T3x-L20/T3x-L30 驱动器适配电机型号 (电机系列代码 P-099: F4-WG)

备注 1：上述电机均装配 2500 线磁编码器，必须先设置 P-000 为 385，再选择电机系列参数 P-099 为 F4-WG，然后根据电机型号设置电机代码参数 P-002，执行恢复电机缺省参数操作 E-DEF，才能保证较好的控制性能，请务必遵照上述步骤正确设定电机系列参数和型号代码 参数！ 备注 2： T3x 代表 T3a 和 T3L 两个系列。
