常会碰到一些客户问控制器怎么编程。电机，驱动器怎么接线等问题。电话打了无数遍终于搞明白了。但是时间也浪费了。根据这种现象，公司提供了配电箱集成服务，只要客户把自己设备想实现的功能高速技术人员，技术人员就会根据客户的需求把所需要的运控设备集成到配电箱中，客户只要插上电源，按下按钮，即可轻松工作。

下图为客户定做的一套CM40系列四轴控制箱

客户选用了三台1.5NM的57闭环步进电机，控制器可实现位置控制，控制面板包含，启动，停止，急停和方向按钮

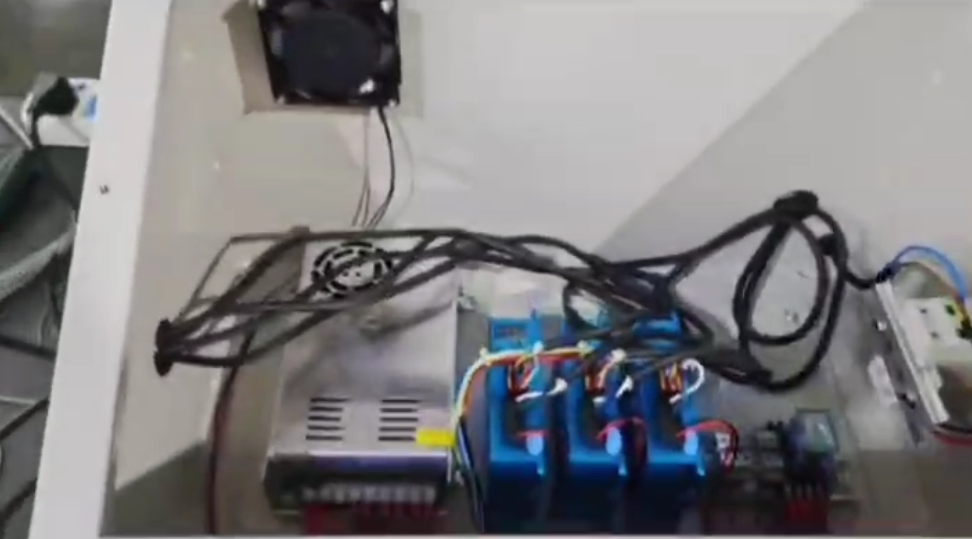

控制箱内一台24V-400W电源给三台HBS57驱动和一台cm40控制其供电。

然后我们帮助客户编程好程序。即回去启动可完成简单操作

时代超群新推出一款小体积大扭矩57闭环步进电机驱动器套装，高性价。57EBP75ALC-TF0电机输出静扭矩1.5NM，电流4A。1000线编码器，高速响应好，力矩大。适合于各种中小型自动化设备和仪器，例如：线束加工机、激光打标机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

具体参数如下：

产品尺寸图如下：

HBS57AJ作为新一代 DSP 数字式步进闭环驱动器，采用先进的矢量型闭环控制技术，****克服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度，降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号，具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 42 和57 （60）系列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，相对于交流伺服系统具有极高的成本优势。

技术特点：

采用飞思卡尔全新 32 位电机专用控制芯片；

采用先进的矢量型闭环控制技术；

LED 数码管显示，方便参数设置和运行状态监控；

静态电流和动态电流可以任意设置（0---6A 范围内）；

可适配驱动 42 和 57（60）系列混合式闭环步进电机；

光电隔离信号输入/输出；

脉冲响应频率 200KHz；

16 档通用细分选择，**** 256 细分（51200 脉冲/转）；

电子齿轮模式（任意细分值）；

具有过流、过热、过压和跟踪误差超差等保护；

位置控制模式和速度控制模式可选；

位置模式下有两种控制方式可选择；

接线图如下：
