限位开关（行程开关）是用于控制机械设备的行程和限位保护的一种机械式开关，机械触发部件和限位开关执行部件会产生机械接触。

具体的是导通还是断开要取决于和行程开关组合使用的其他电器元件决定，并不是一成不变。总体来说就是设计电路时根据所用电器元件必须达到A通B断，B通A断就行了。

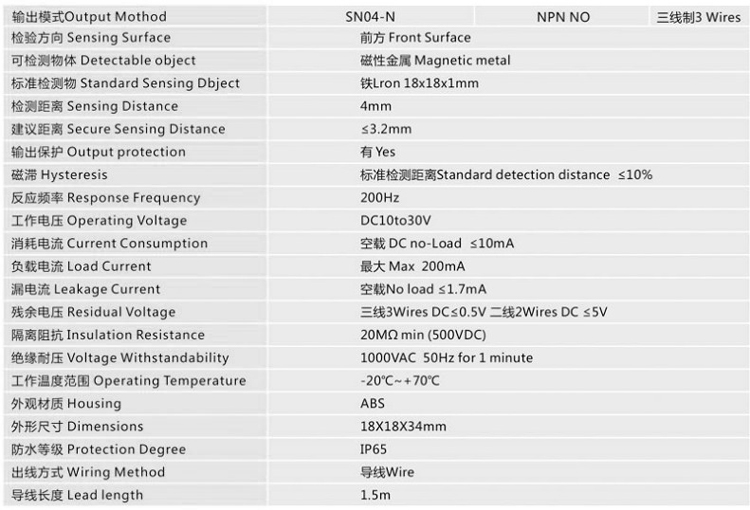

我司导轨滑台模组上配套用的限位开关是常用的NPN常开模式的，如下图：

下图是限位开关如何安装在丝杠导轨(折弯）和同步带上（平装）的图片：

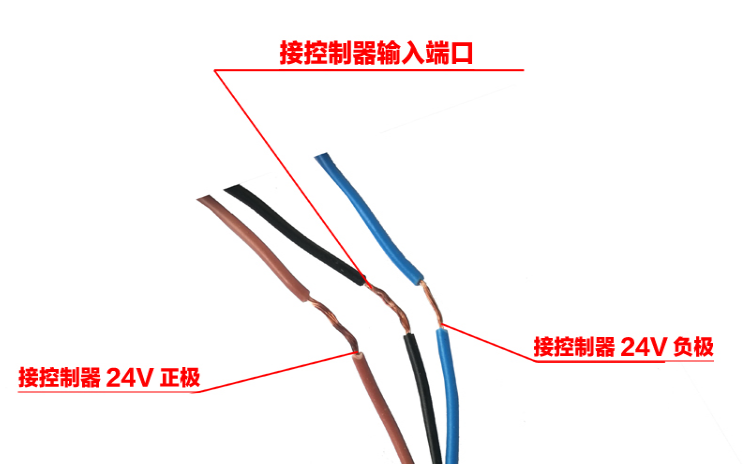

下图是限位开关的三根线的接线示意图：

限位开关是低电平 负极有效， 在控制器上的设置要打开输入口有效状态，它才能正常感应并起到保护作用。
