时代超群DM-08EB伺服接线事项（wgb）

接线注意事项：

1、接线材料依照电线规格使用。

2、电缆长度，指令电缆3m 以内，编码器电缆20m 以内。

3、220v 驱动器电源L1、L2、L3 电源接线是否正确，请勿接到380V 电源上。

4、380v 驱动器电源R、S、T 电源接线是否正确，请勿接到220V电源上,否则电机运转不正常。控制电源 L1,L2

必须正常接入，否则驱动器无法开机运行。

5、电机输出Ｕ、Ｖ、Ｗ端子相序，必须和电机相应端子一一对应。若接错，电机可能不转或飞车，损坏驱动器。

不能用调换三相端子的方法来使电机反转，这一点与异步电机完全不同。

6、必须可靠接地，而且单点接地。

7、装在输出信号的继电器，其吸收用的二极管的方向要连接正确，否则会造成故障无法输出信号。

8、为了防止噪声造成的错误动作，请在电源上加入绝缘变压器及噪声滤波器等装置在同一配线管内。

9、请安装非熔断型断路器使驱动器故障时能及时切断外部电源。

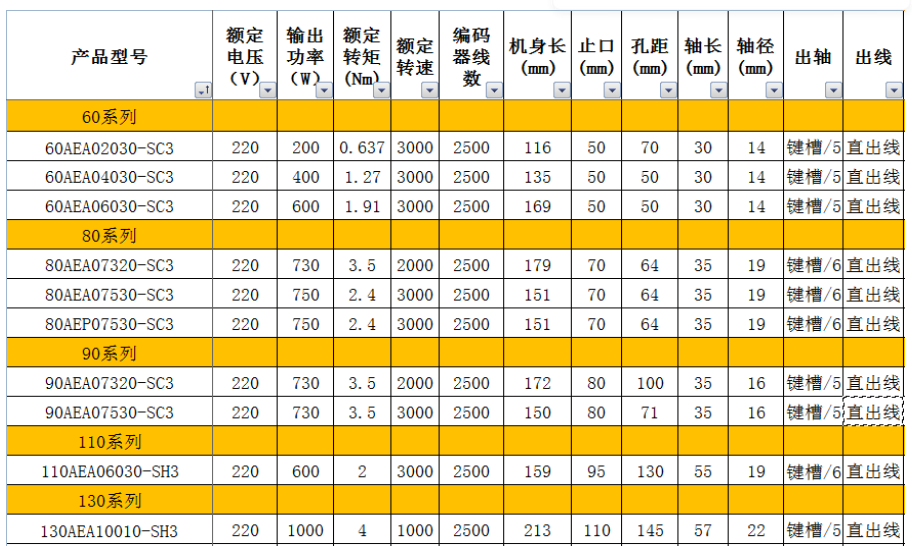

经典搭配的电机配套：
