所需准备

扩展板的系统设置及测试方法

1、主界面→参数设置→用户管理→用户密码：输入 123456

2、退出→系统参数→控制参数→下页→扩展输入输出：用“确认”键将“禁止”切换成“有效”

3、参数保存→确认（保存）

4、切断电源

5、将扩展板与 CM35D系列 通过标配连接线连接好，并连接好扩展板电源

6、将控制器与扩展板电源同时打开，或先打开扩展板电源，然后打开控制器电源

7、打开控制器电源后，系统自动识别扩展板的输入及输出口配置，进入正常主界面

8、主界面→参数设置→系统自检→实际输入里面可以进行测试操作或→实际输出里面进行输出口的操作

9、系统自带的 IO 设置可以正常配置外部手自动切换输入口不可以使用扩展板上的 IO，只可以使用系统本身自带的 18 输入口上来配置

扩展板接线图如下

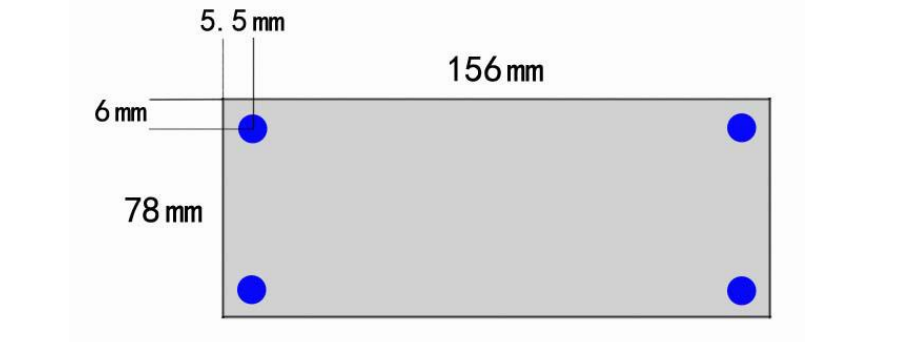

安装结构
