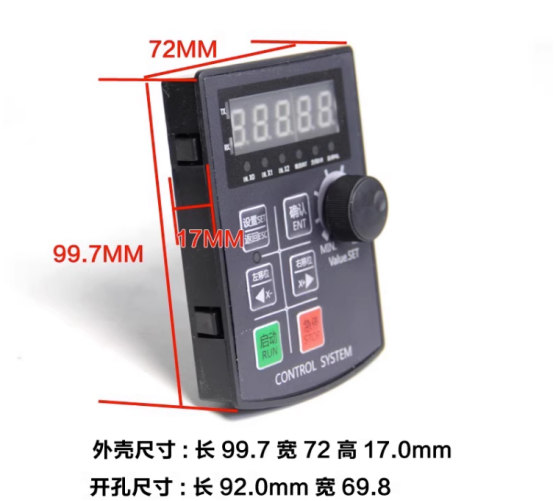

CS10-6控制器485通信协议接线-WYF

如需了解演示请扫上面二维码

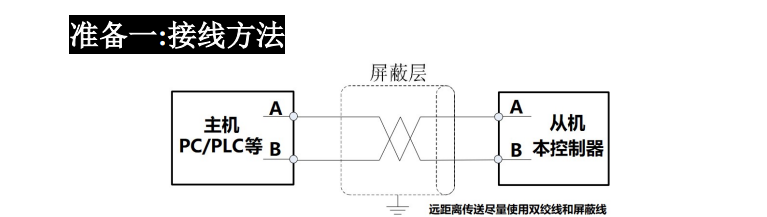

传输距离：

1：RS485 总线的通信距离与频率有关，理论的最长通讯距离约为 1200 米。通讯频率越慢，距离越长。一 般通讯频率在 9600BPS 或以下，可达到最长距离。               2：已测试的实验中，普通电缆（非双绞线）在 50 米没有问题。 3：RS485 总线一般****支持 32 个节点，但外加带隔离的 RS485 中继器，并保证通信线路合理，可以让通 信距离延长几千米。

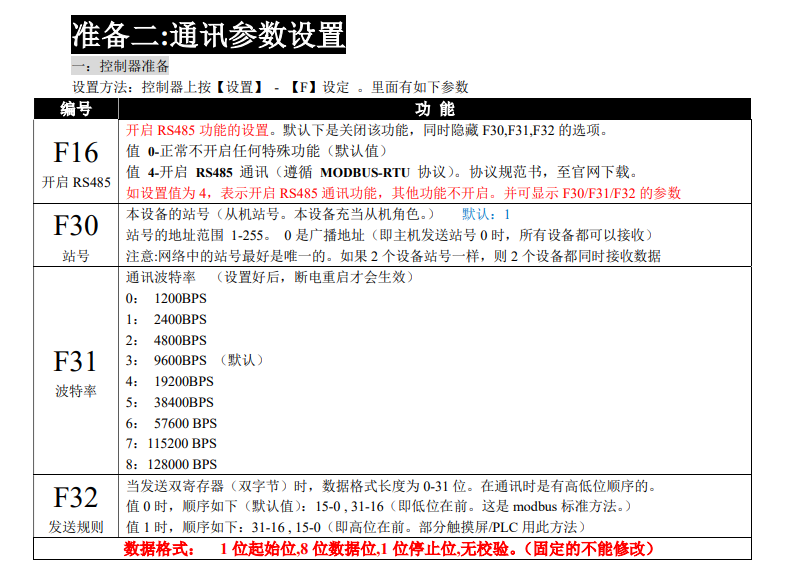

二：主机/PLC/电脑/触摸屏准备：

第 1 步：设置好与从机一样的波特率。主机与从机波特率必须一致

第 2 步：主机发送/接收的数据格式：HEX（十六进制）。注意：切记！不是 10 进制或文本形式

准备三:开始测试

方法一：

开机前，按住控制器的【确定键】，此时控制器屏幕会显示当前软件版本，如 24.031。并且同时发送串口 数据【01, 02, 03, 04, 05】（16 进制）。如果接收主机设备能收到此数据，可以证明： 1：2 个设备之间的波特率正确。2：控制器发送端 TX 接线正确（接收端 RX 不能保证）。3：主机接收端 的数据格式显示正确（正确格式是 HEX 格式。某些软件默认是文本格式，所以会显示错误）

方法二：

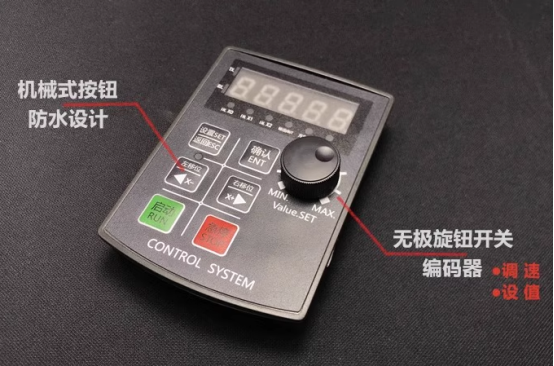

控制器上有指示灯：TXD （控制器发送），RXD（控制器接收）。会闪烁，表示有数据传输中
