铣床数控手动操作

2000M 机床面板中按键的功能是由 PLC 程序（梯形图）定义的，各按键的功能意义请 参阅 机床 厂家的说明书。

本章以下与操作面板按键相关功能是针对 2000M 标准 PLC 程序进行描述的，敬请注意！

按 键进入手动操作方式，手动操作方式下可进行手动进给、主轴控制、倍率修调、换刀等操作。

坐标轴移动

在手动操作方式下，可以使两轴手动进给、手动快速移动。

手动进给

按住进给轴及方向选择键中的或X 轴方向键可使 X 轴 向负向或正向进给，松开按键时轴运动停止；按住或Z 轴方向键可使 Z 轴向负向或正向进给， 松 开按键时轴运动停止；按住或Y 轴方向键可使 Y 轴向负向或正向进给，松开按键时轴运动 停止； 按住或4th 轴方向键可使 4th 轴向负向或正向进给，松开按键时轴运动停止。 当进行手动进给时，按下键，使状态指示区的指示灯 亮则进入手动快速移动状态。

手动快速移动

按中的键直至状态指示区的快速移动指示灯亮，按下或键可使 X 轴向负向或正向快速移动，松开按键时轴运动停止；按下或键可使 Z 轴向 负向或正向快速移动，松开按键时轴运动停止；按住或Y 轴方向键可使 Y 轴向负向或正向进给， 松开按键时轴运动停止；按住或4th 轴方向键可使 4th 轴向负向或正向进给，松开按键时轴 运动停止。快速倍率实时修调有效。

当进行手动快速移动时，按下键，使指示灯熄灭，快速移动无效，以手动速度进给。

注 1：在接通电源后，如没有返回参考点，当快速移动开关打开（快速移动指示灯亮）时，快速移动速度是手动进给速度 还是快速移动速度由 2000M 状态参数 NO.012 的 Bit0 位（ISOT）选择；  注 2：在编辑 / 手轮方式下， 键无效。

速度修调

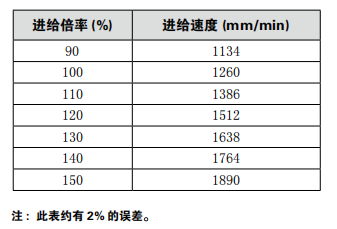

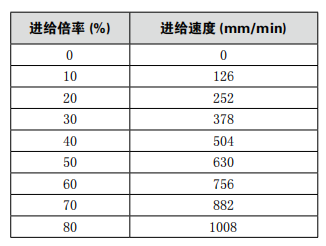

在手动进给时，可按 修改手动进给倍率，共 16 级。当参数 ****10 设为 1260 时进给倍率与进 给速度的关系如下表

在手动快速移动时，可按 或 修改手动快速移动的倍率，快速倍率有 Fo，25％，50％，100％四挡。（Fo 速度由数据参数 No.085 设定）

其它手动操作

逆时针转、顺时针转、停止控制

：手动操作方式下，按此键，主轴逆时针转；

：手动操作方式下，按此键，主轴停止；

：手动操作方式下，按此键，主轴顺时针转。

主轴点动

：此时主轴处于点动状态。

功能描述：按面板上的 键可进入点动状态，主轴点动功能的开启与关闭需主轴处于停止状态。  主轴点动状态，按 键，逆时针转点动；按 键，顺时针转点动。点动速度由数据参数 No.208 设定。 主轴点动旋转时，按 键，可停止主轴点动旋转，点动旋转停止时不会输出主轴制动信号。

K10.4 设置为 1, 主轴点动在任何方式下有效。自动或录入方式下主轴处于点动旋转状态，此时运行 程序将关闭主轴点动旋转并关闭点动功能。

参数设置： PLC 参数 K10.4 1/0：主轴点动在任何方式下 / 手动、手轮、回零方式下有效。  数据参数 No.208：主轴点动时的旋转速度。

冷却液控制

：任意操作方式下，按此键，冷却液在开关之间切换。  参数设置：PLC 参数 K10.1 1/0：复位时主轴润滑以及冷却输出保持 / 关闭

润滑控制

功能描述： 1、非自动润滑：  DT13 =0：非自动润滑。 当 DT13=0 时，为润滑翻转输出，按下机床操作面板 键，润滑输出，重复按下则润滑输出取消。 执行 M32 时，润滑输出，然后执行 M33，润滑输出取消。 当 DT13>1 时，为润滑定时输出，按下机床操作面板 键，润滑输出，经过数据参数 112 设置 的时间后，润滑输出取消；执行 M32，润滑输出，经过数据参数 DT13 设置的时间后，润滑输出取消。若 DT13 设置的时间未到，此时执行 M33，则润滑输出取消。

2、自动润滑：  DT13>0：自动润滑，可设置润滑时间 DT13 和润滑间隔时间 DT53 2000M 上电后开始润滑 DT13 设置的时间，然后停止输出，经过DT53设置的时间后，再重复 输出 润滑，依次循环。自动润滑时，M32、M33 代码，机床操作面板 键也有效。  参数设置：

PLC 参数：K10.1 1/0：复位时主轴润滑冷却输出保持 / 关闭  PLC 参数：K16.2 1/0：自动润滑有效时开机是 / 否输出润滑  PLC 数据：DT53: 自动润滑间隔时间 (ms) PLC 数据：DT13：自动润滑输出时间 (ms)  DT05：M 代码执行持续时间 (ms) DT13：润滑开启时间 (0-60000ms)(0: 润滑不限时 )

换刀

：手动操作方式下，按此键，主轴刀具松开 / 夹紧。

主轴倍率的修调

手动操作方式下，当选择模拟电压输出控制主轴速度时，可修调主轴速度。 按 键，修调主轴倍率改变主轴速度，可实现主轴倍率 50％～ 120％共 8 级实时调节。
