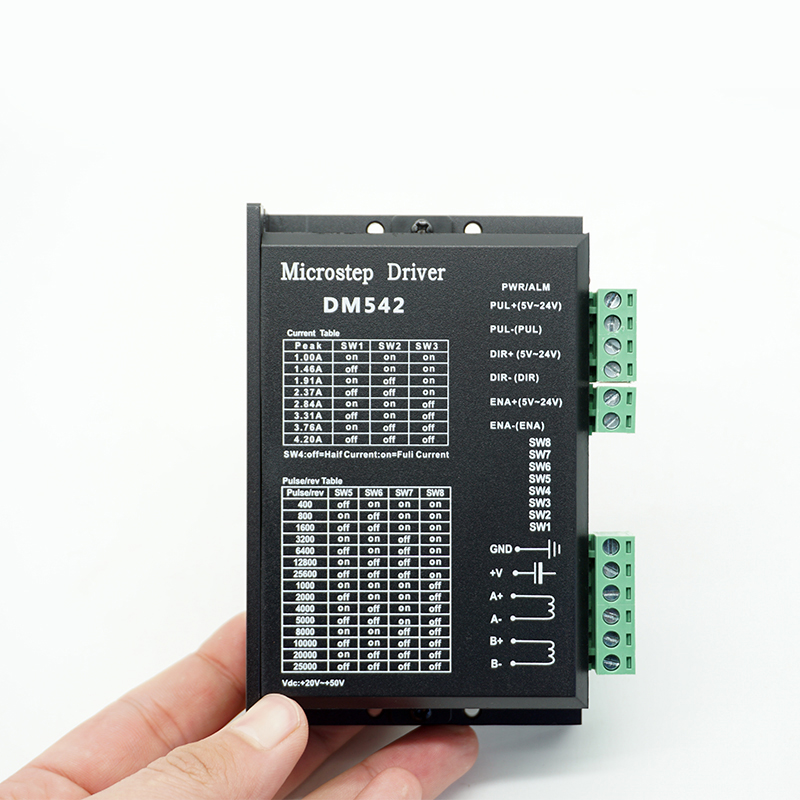

DM542 型细分型两相混合式步进电机驱动器，采用直流 18-50V 供电，适合驱动电压为 18V-50V ，电流小于 4.0A 外径 42-86mm 的两相混合式步进电机。

此驱动器采用交流伺服驱动器的电流环进行细分控制，电机的转矩波动很小，低速运行很平稳，几乎没有振动和噪音。高速时力矩也大大高于其它二相驱动器，定位精度高，广泛用于雕刻机，数控机床，包装机械等分辨率要求较高的设备上！

主要特点：

1、平均电流控制，两相正弦电流驱动输出

2、直流 18～50V 供电

3、光电隔离信号输入 /输出

4、有过压、欠压、过流、相间短路保护功能

5、十五档细分和自动半流功能

6、八档输出相电流设置

7、具有脱机命令输人端子

8、电机的扭矩与它的转速有关，而与电机每转的步数无关

9、高启动转速

10、高速力矩大

PLS/CW+：步进脉冲信号输入正端或正向步进脉冲信号输入正端

PLS/CW-：步进脉冲信号输入负端或正向步进脉冲信号输入负端

DIR/CCW+ ：步进方向信号输入正端或反向步进脉冲信号输入正端

DIR/CCW-：步进方向信号输入负端或反向步进脉冲信号输入负端

ENA+：脱机使能复位信号输入正端

ENA-：脱机使能复位信号输入负端

脱机使能信号有效时复位驱动器故障， 禁止任何有效的脉冲， 驱动器的输出功率元件被关闭，电机无保持扭矩。
