时代超群CM35控制IO如何接线（wgb）

在工业自动化控制中，除了控制电机正反转及运行的距离以外，我们还需要控制一些辅助工件例如：

气缸、电磁阀、电主轴，或者在使用的过程中，为了防止设备撞坏，所以会设定一些限制工具例如：

限位开关，零位开关等等。

CM35D是本公司研制的运动控制器采用高性能 32 位 CPU，驱动装置采用细分步进电机或者伺服电机，

配备液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高精度，噪音小，操作简单等特点。

此控制器支持8路输出16路输入，液晶屏显示，支持限位零位，支持带动继电器及气缸等，程序存储20组，

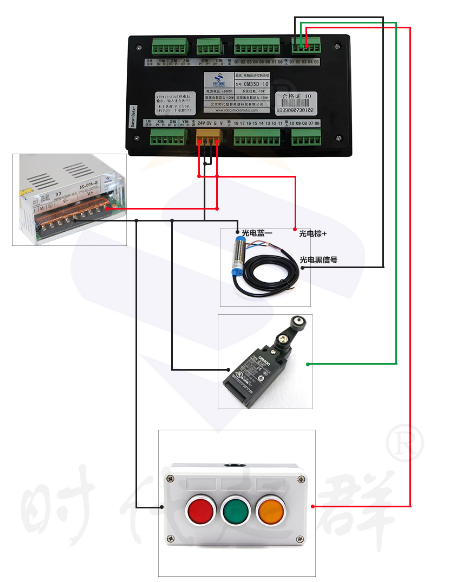

****条数499条。控制器所有输入输出信号均为低电平有效。具体IO接线图如下：

输出信号接线方式：
