时代超群BY-BL01手持调试器介绍(CZZ)
2024年6月13日

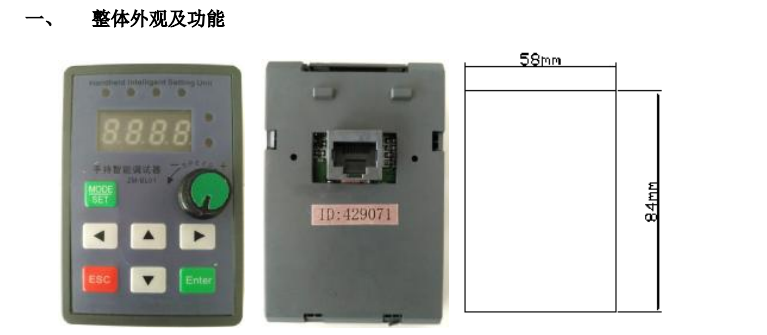

手持式智能调试器BY-BL01是我公司开发的一款用于调试、可设置我公司F系列标准无刷驱动器参数及功能的调试器,使得我公司F系列标准无刷驱动器,不仅可以通过驱动器的网口进行电脑软件设置参数,还`可以通过BY-BL01调试器来调试和设置。


二、 使用及操作说明 1、 连接设备:把网口电话线的任意一端插入驱动器的网口座中,再把电话线的另一端插入BY-BL01的网口座中,即完成连接。 2、 调试器的启用:按下面板上的电位器旋钮,调试器的四位数码管点亮,当前数码管显示转速,范围为0~9999转/分钟。当驱动器连接的无刷电机在转动时,面板上显示电机的实时转速。 调试器的停用:在启用状态下,再次按下电位器旋钮,数码管全熄灭,调试器停用;也可用于电机运行状态下,急停电机的作用。 3、参数设置: 3.1进入设置状态 3.1.1调试器处于启用状态。 3.1.2外置模拟电位器旋到0位,即VSP的输入电压为0伏、电机必须处于停止状态且故障灯在慢闪烁时,才可设置参数。  3.1.3按下面板上键进入设置状态。(在电机运行时按下面板上键,可以切换当前是转速显示,还是电流显示。电流显示为mA显示值,如当前驱动器电流为0.6A, 电流显示为600mA)

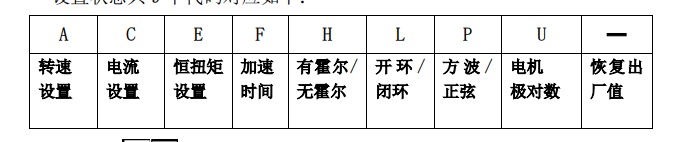

3.2设置参数 3.2.1进入设置状态后,四位数码管的第一位显示当前参数设置的代码,并且此代码闪烁,此时后三位数码管熄灭。 设置状态共9个代码对应如下:


3.2.2通过键调整不同的设置状态,来设置不同的参数。 3.2.3通过键调整参数的数值,按一次键数值增加一,按一次键数值减小一,长按会加速增减值。 3.2.4设置完成后按键以确认设置,此时参数代码停止闪烁,会显示当前设置最终结果。 3.2.5按键退出参数设置状态,数码管进入显示当前转速状态。 退出设置状态后,此时可以顺时针旋转面板上的电位器,以实现电机调速,电机按照之前设定的状态运行。
