闭环步进电机的接线定义(dx)
2024年6月19日

闭环步进电机的接线定义通常会涉及到以下几个主要部分:

1.步进电机:通常有两种类型,单极性和双极性。单极性步进电机有四条线,而双极性步进电机有八条线(实际上是四对线)。


2.驱动器:驱动器用于控制步进电机的运动,它通常有几对接线,用来连接到步进电机的各个线圈。

3.编码器:闭环步进电机还配备了编码器,用于实时反馈电机的位置信息给控制系统,以实现闭环控制。

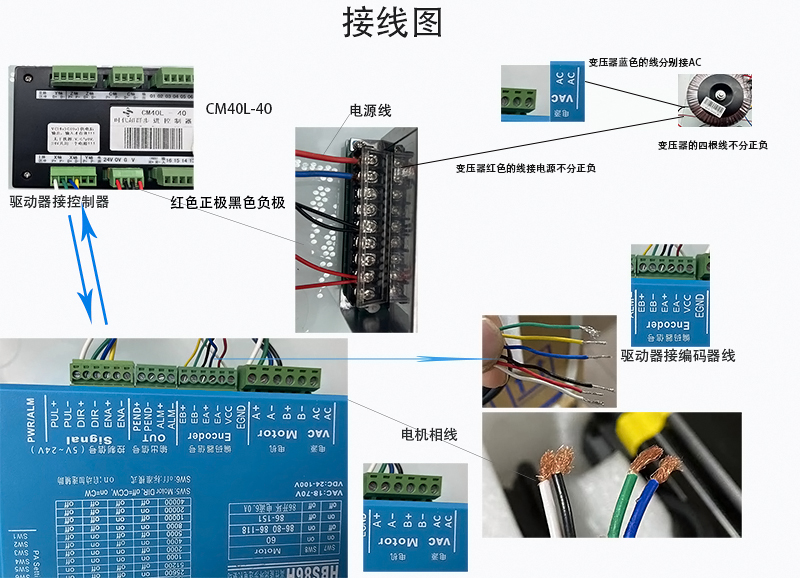

一般来说,闭环步进电机的接线定义如下:

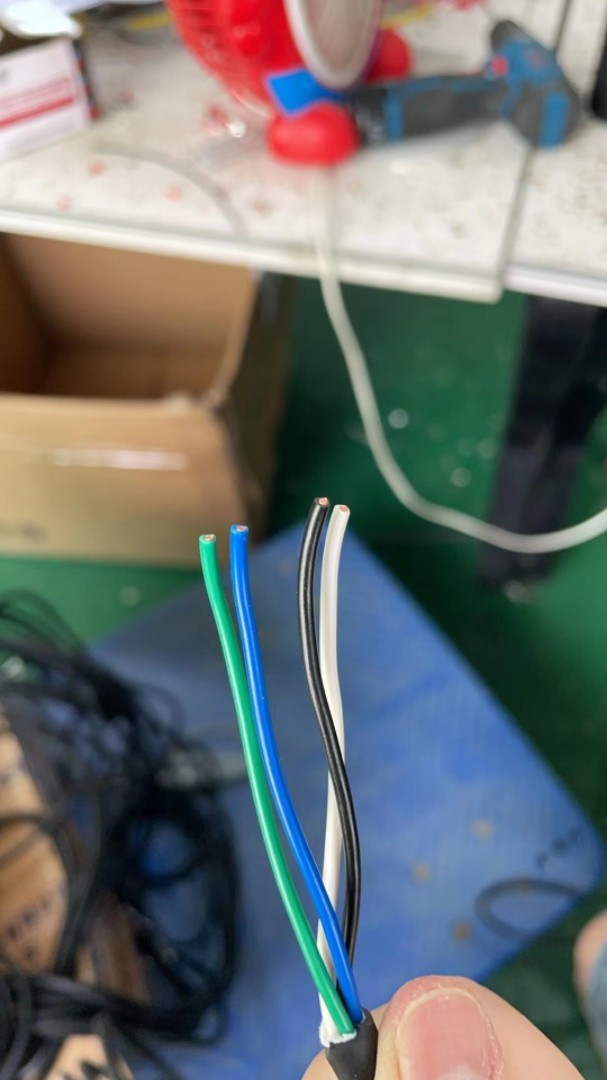

A+白/红 A-绿/绿 B+蓝/蓝 B-黑/黄 EB+黄

EB-绿

EA+黑

EA-蓝

VCC红

EGND白





  • 步进电机的每一对线圈需要连接到驱动器的相应输出端子上。对于单极性步进电机,每个相位有两个线,分别连接到驱动器的两个相位输出端子上。对于双极性步进电机,每个相位有四个线(两对),分别连接到驱动器的四个相位输出端子上。



  • 编码器通常会有其自己的接线,连接到驱动器或控制器上,用于传输位置反馈信号。



具体的接线定义和接线图通常会根据具体的步进电机型号、驱动器型号和编码器型号有所不同。因此,建议在安装和接线时,参考相应的电机、驱动器和编码器的用户手册或技术规格表。
