时代超群支持485的无刷驱动器(wgb)
2024年6月19日

时代超群支持485的无刷驱动器(wgb)


ZM-6610M驱动器使用****的电机电流精确检测技术、有感无刷电机自测速、有感无刷电机转动位置检测、再生电流恒电流制动(或称刹车)技术和强大的PID 调节技术可地控制电机平稳正反转、换向及制动,输出电流实时调控防止过流,精准控制电机转速和转动位置,电机响应时间短且反冲力小。

485 通讯控制:

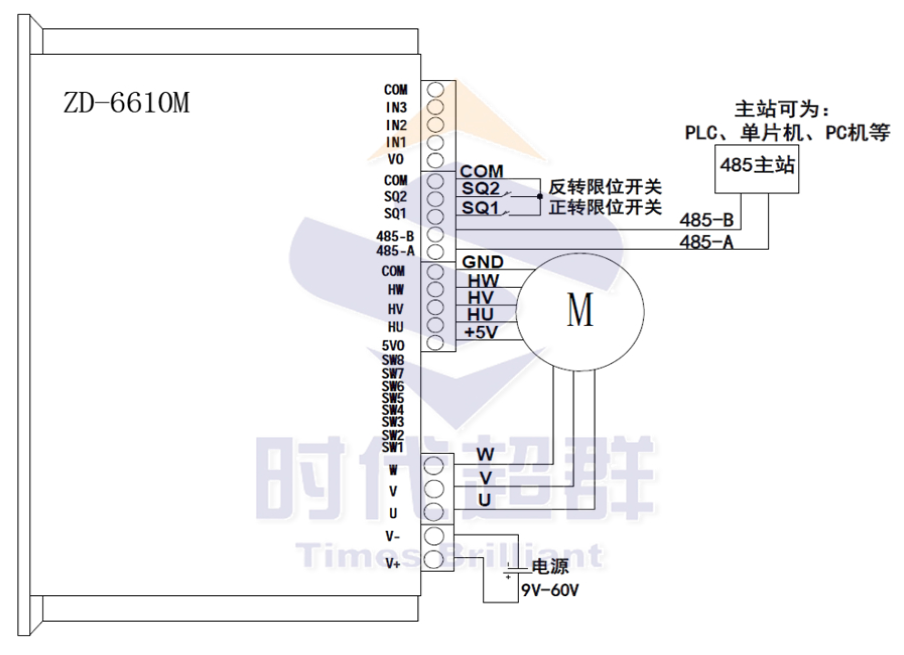

  此用法通过485 通讯实现对电机的控制操作。485 通讯控制的接法如图1-1所示。485主站(主站可以是PLC、

单片机或PC机等)的485 两信号线按照A-A、B-B的方式与驱动器的485 接口相连。485 主站通过Modbus-RTU

通讯协议操作驱动器的相关寄存器对电机进行调速、方向控制、位置控制等操作。在485 通讯控制方式下,驱动

器支持占空比调速、速度闭环控制和位置闭环控制。


使用RS485 与驱动器通讯时,通讯参数及设备地址应与驱动器一致。通讯参数包括波特率、奇偶效验方式和停止位。

驱动器默认的通讯参数为,波特率9600bps,偶校验,1 停止位。驱动器的波特率可通过0x0090 和0x0091 寄存器

进行配置,驱动器支持的波特率范围为1200~115200bps;校验方式和停止位通过0x0092 寄存器进行配置,驱动

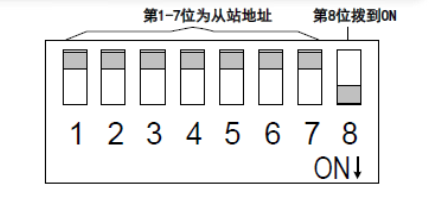

器支持偶校验+1停止位、奇校验+1 停止位和无校验+2 停止位。第8 位为控制方式位,使用485 通讯控制时第8 位

应拨到ON;拨码开关的配置如图1-2 所示。
