机床数控系统和数控机床是什么(ZL)
2024年6月20日

机床数控系统和数控机床是什么

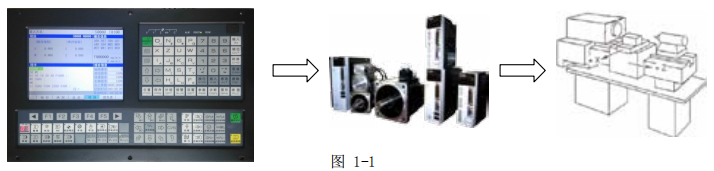

数控机床是由机床数控系统(Numerical Control Systems of machine tools)、机械、电气控制、 液压、 气动、润滑、冷却等子系统(部件)构成的机电一体化产品,机床数控系统是数控机床的控制核心。 机床数控系统由控制装置(Computer Numerical Controler 简称 CNC)、伺服(或步进)电机驱动单元、 伺服(或步进)电机等构成。 数控机床的工作原理:根据加工工艺要求编写加工程序(以下简称程序)并输入 CNC,CNC 按加工  程序向伺服(或步进)电机驱动单元发出运动控制代码,伺服(或步进)电机通过机械传动机构完成机 床的进给运动;程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制代码由 CNC 传送给机床电气控制 系统,由机床电气控制系统完成按钮、开关、指示灯、继电器、接触器等输入输出器件的控制。目前, 机床电气控制通常采用可编程逻辑控制器(Programable Logic Controler 简称 PLC),PLC 具有体积小、 应用方 便、可靠性高等优点。由此可见,运动控制和逻辑控制是数控机床的主要控制任务。 2000TB/TC 车床 CNC 同时具备运动控制和逻辑控制功能,可完成数控车床的二轴运动控制,还 具有 内置式PLC功能。根据机床的输入、输出控制要求编写PLC程序(梯形图),就能实现所需的机床电 气控制要求,方便了机床电气设计,也降低了数控机床成本。 实现 2000TB/TC 车床 CNC 控制功能的软件分为系统软件(以下简称 NC)和 PLC 软件(以下 简称 PLC)二个模块,NC 模块完成显示、通信、编辑、译码、插补、加减速等控制,PLC 模块完成梯 形图解释、执行和输入输出处理。 2000TB/TC 车床 CNC 出厂时已装载了标准 PLC 程序(特殊订货除外),在后述功能、操作说 明时,涉 及到 PLC 控制功能的说明将按标准 PLC 程序的控制逻辑描述,说明书中以“标准 PLC 功 能”来标识。机床厂家可能会修改或重新编写 PLC 程序,因此,由 PLC 控制的功能和操作请参照机床 厂家的操作说明书。

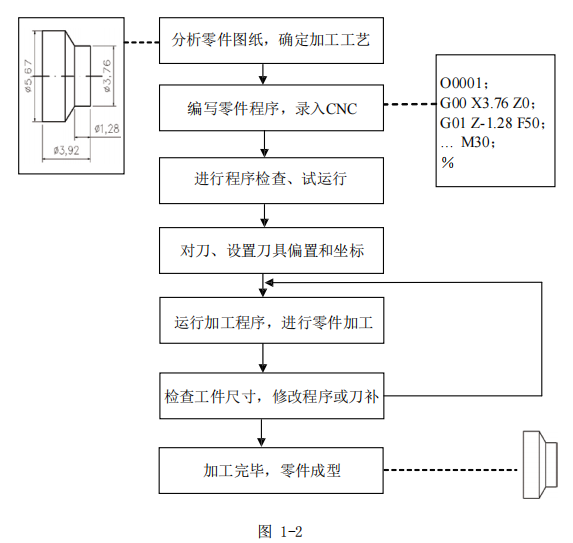

编程就是把零件的外形尺寸、加工工艺过程、工艺参数、刀具参数等信息,按照 CNC 专用的编程代 码编写加工程序的过程。数控加工就是 CNC 按加工程序的要求,控制机床完成零件加工的过程。 数控加工的工艺流程如图 1-2。
