时代超群DKC-1A点动模式应用和接线(LP)
2024年6月20日


DKC-1A 是一款经济型步进电机控制器。该控制器使用进口原装高速智能芯片做为平台,软件上秉承了原DKC-1 的稳定性,可靠性和强抗干扰性。适用于各种环境恶劣的工厂现场。同时增加了一些功能,使得控制器更加得实用,方便。该控制器适用于传感器控制的往返运动控制,定长控制, 速度控制等。

1.超宽电压输入:DC6V-32V

2.多重保护功能:有反接保护,过压保护,过流保护

3.调速性能:板载调速和外接调速智能自动切换

4.加减速:****化的S 型加速,有立即停止功能

5.输出频率:****可输出20KHz 脉冲频率。

6.输入输出:输入全部光耦隔离,输出为负脉冲。输入信号低电平有效。


此驱动有四款功能:

1.自动往返模式:该模式控制器触发启动后(公共端和启动输入端碰一下),电机会在正转限位与反转限位之间自动来回运动。直到触发停止输入。

2.单次触发模式:该模式触发启动后,电机正转当碰到正转限位后电机停止,如果再次触发启动电机会反转,当碰到反转限位后电机停止。再次触发启动电机重复正转如此循环。

3.单次往返模式:该模式触发启动后,电机正转,当碰到正转限位后停止,接着开始反转,当碰到反转限位后电机停止。

4.点动模式:启动端与公共端连接正转,放开停止;停止端与公共端连接反转,放开停止


今天简单介绍一下最常用的测试功能,点动模式

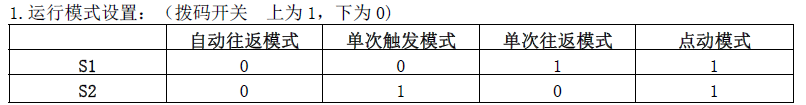

把S1S2到打到上边(拨码开关上为1,下为0)

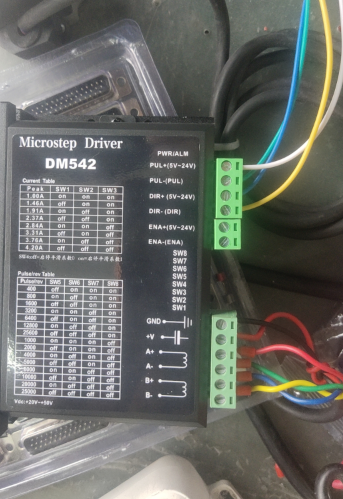

驱动接线如下



该控制器为通用型步进电机,伺服电机控制器。一般的步进电机驱动器,伺服电机驱动器可以匹配

使用,不受电机大小都可以控制的。

不同的电机驱动器端口标记不同,但是接口功能相同。

EN=ENA=PREE 使能

PUL=PULS=CLK 脉冲

DIR=CW=CCW 方向

驱动器PUL+和DIR+接电源正极+24V

控制器PUL- 接驱动器脉冲输入端(PUL-,PULS-,CLK-)

驱动器DIR-接驱动器方向输入端(DIR-,CW-,CWW-)

EN+,EN- 这一般是空着不接。

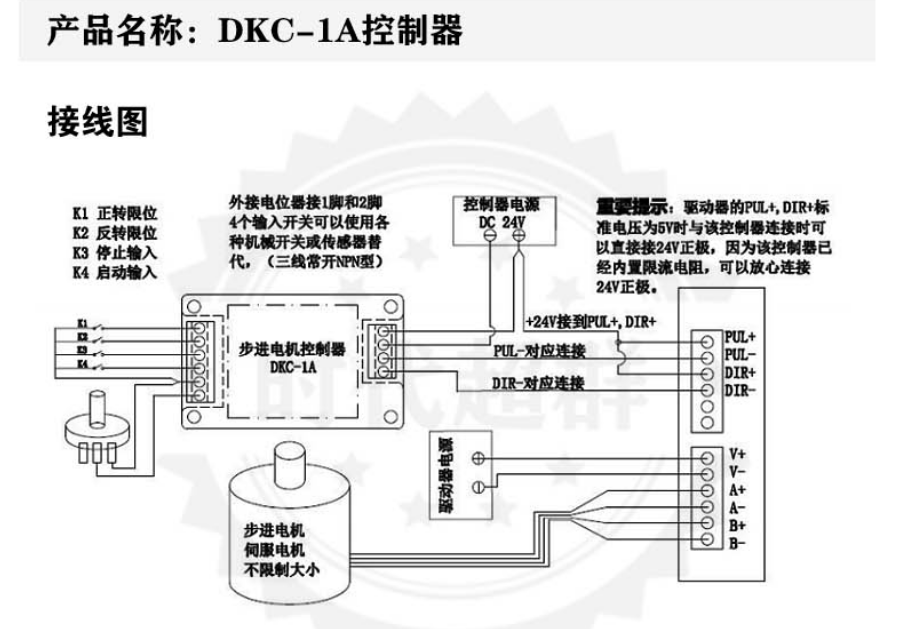

电源+和电源-接24V电源,正负不要接反。综合接线图如下:


联系方式:QQ:467102884  电话:13811070445(刘女士)
