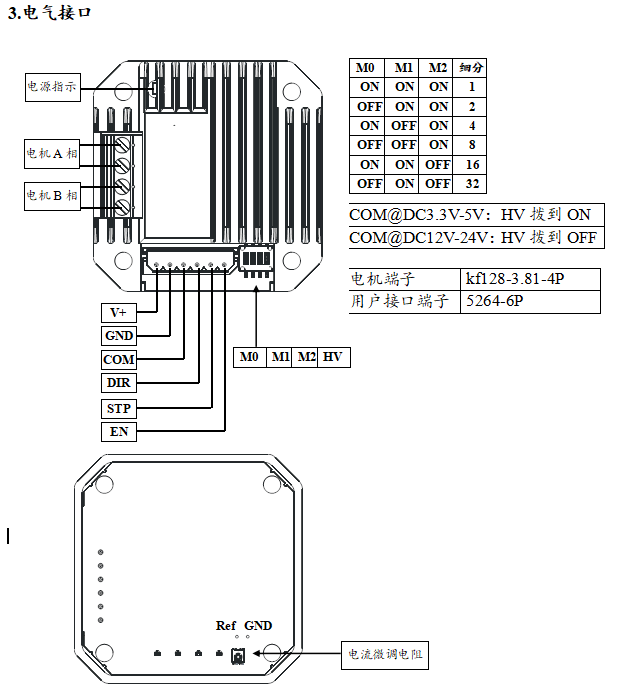

电机在不转动情况下，调节相电流，左图所示调节电位器，测量GND和Ref之间电压。

相电流值 = 电压值数值×2

例如：步进电机相电流为1.7A,调节电位器，是的Ref与GND之间电压为0.85V

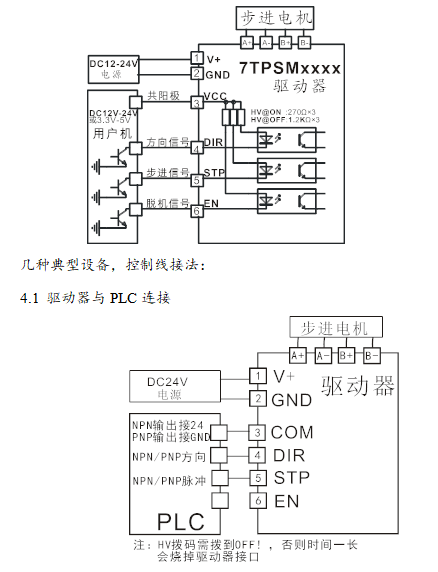

典型接线图

兼容3.3V-5V和12V-24V用户级，脱机信号可选接。

     注意：用户系统使用3.3V-5V时，拨码开关HV拨到ON（见3电气接口）

          用户系统使用12V-24V时，拨码开关HV拨到OFF

   拨码开关HV拨到OFF:支持共阴极极接法！

PLC模式下，HV拨码必须拨到OFF！信号线上不用串限流电阻。PLC输出有NPN和PNP两种，PLC如果是NPN输出，驱动器COM，接24V，按共阳极解法；PLC如果是PNP输出，驱动器COM接GND，按共阴极解法。
