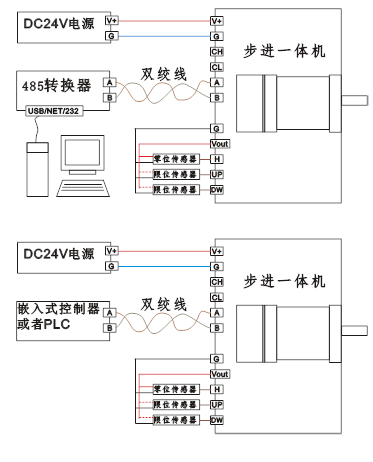

4.1 典型组网
☆ RS485总线与计算机网关（以太网、USB、RS232等转RS485）连接使用
☆ RS485总线与嵌入式控制器连接使用
☆ RS485总线与PLC连接使用

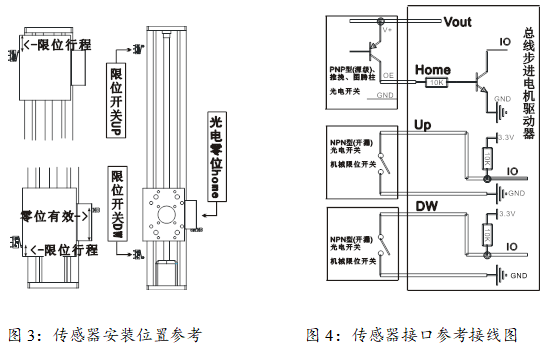

4.2传感器接口典型接线图
推荐使用一个光电开关（输出PNP型、或者推挽输出）用于做精准的参考零位，两个限位用限位开关（行程开关、微动开关）等机械开关。
如图3、4。
在定位模式下，两个限位开关为可选，零位光电开关是必选项。
