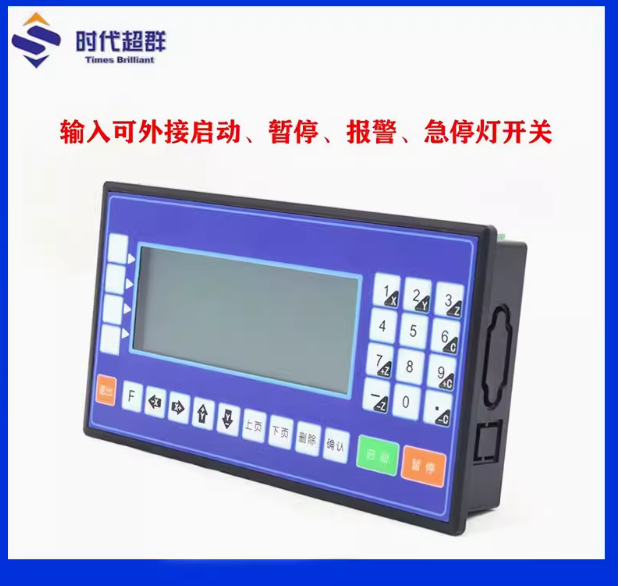

CM35D系列控制器PLC混合编程(dx)
2024年7月2日

一、 PLC混合编程 1. 指令 2016 款CM35D系列 与PLC 混合编程,在 2016款 CM35D系列上可以使用 6条指令对 PLC进 行控制,在指令中输入口号 1xx代表 PLC做出动作,输入口号 x代表控制器做出动作,指 令如下所示。1.输入判断跳转

输入口号:1xx(前导 1 代表是 PLC 的输入) 判断条件:通/断 目的标号:

2.暂停 输入口号:1xx(前导 1 代表是 PLC 的输入) 判断条件:通/断 目的行号:

3.输出 输出口号:1xx(前导 1 代表是 PLC 的输出) 判断条件:通/断 目的标号:

4.位置比较跳转 被比较的数据:X/Y/Z/C(通过确认键切换) 条件:大于/小于/等于 数值: 目的标号:

5.设定 PLC M 寄存器地址:xxxx(范围:0~2047) 数值:xxxxx (范围:0~32767) 6.PLC 比较跳转 被比较的 D 寄存器地址:xxxx(范围:0~2047) 条件:大于/小于/等于 数值:xxxxx (范围:0~32767) 目的标号:




举例说明:1.在控制器中编写程序控制 PLC X0 口通。 程序如下:n001 输出 文件:0009 标号:0 输出:101 状态:通 n002 结束 文件:0009 标号:0 2.在控制器中编写程序使控制器输出口 1 通。

程序如下:n001 输出 文件:0009 标号:0 输出:1 状态:通 n002 结束 文件:0010 标号:0
