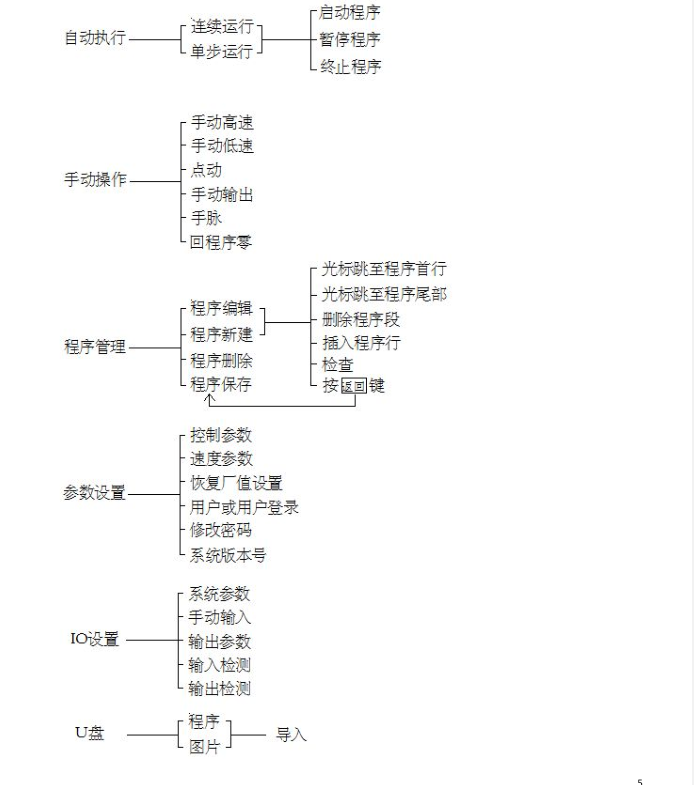

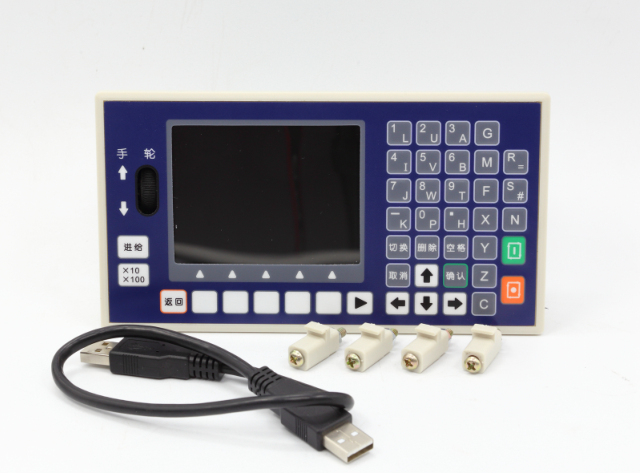

1.产品简介 2016 款 CM45L系列 是在原有 CM45L系列 基础上升级改造的全新产品。系统更加稳定可靠,脉冲频率****可达 400K,4 个进给轴,1 个模拟主轴,2ms 高速插补,极大的提高了零件的加工速度,精度和表面质量。采用国际上通用的 G 代码编程方式,USB接口,支持 U 盘文件操作和图片的导入。 作为 CM45L系列 的升级产品,在系统的稳定性方面****大大提高,脉冲频率的提高,使控制系统****加工速度大大提升。可广泛作为雕刻机、电焊机、数控机床、切割机,激光照排、绘图仪、贴标机、包装机械等控制系统。 ■X、Y、Z、C 四轴控制 ■2ms 插补周期 ■单轴直线插补输出脉冲频率:400K ■圆弧插补输出脉冲频率:300K ■四轴直线插补输出脉冲频率:350K ■1 路 0V~10V 模拟电压输出,支持主轴控制,可接变频器或伺服 ■支持中文、英文显示,由参数选择 ■具备 USB 接口,支持 U 盘文件和图片的导入 ■1 路手轮输入,支持手动 1μm 10μm 100μm 进给 ■16 点通用输入/8 点通用输出 ■具有掉电记忆功能 ■专机接口,为客户特殊功能提供定制服务 ■外形安装尺寸、指令系统与原有 CM45L系列 完全兼容 2.技术规格 ■控制轴数 ◆控制轴数:1~4 轴(X、Y、Z、C) ◆联动轴数:X、Y、Z、C 轴可做直线插补,X、Y 轴可做圆弧插补 ■进给轴功能 ◆最小数据单位:0.001(单位:s、mm、圈数、度数) ◆****数据尺寸:±99999.999 ◆单轴快速移动速度:当脉冲当量为 0.001mm,**** 24m/min ◆四轴快速移动速度:当脉冲当量为 0.001mm,**** 21m/min ◆圆弧运动移动速度:当脉冲当量为 0.001mm,**** 18m/min ◆速度倍率:10%~200%可调,短按“↑”“↓”键倍率增量为 1%,长按“↑” “↓”倍率增量为 10% ◆插补方式:直线插补、圆弧插补 ■加减速功能 ◆加减速的起始速度、终止速度和加减速时间由参数设定 ■主轴功能 ◆1 路 0V~10V 模拟电压输出,支持主轴控制,可接变频器或伺服驱动 ◆主轴转速:可由 S 代码给定,转速范围 0r/min~99999r/min ◆主轴方向:可由 M 代码指定 ■精度补偿 ◆反向间隙补偿 ■显示界面 ◆3.5 寸彩色液晶屏,分辨率 320*240 ◆中文、英文两种语言显示 ■操作管理 ◆自动:自动执行、单步执行 ◆手动:电机正反转、回程序零、手动输出、手脉 ◆手动:程序新建、编辑、删除、读入、修改 ◆参数:控制参数、速度参数、恢复厂值、用户或厂商登录、修改密码、版本 ◆IO:外部启动、外部暂停、报警、急停、正负限位、输出、系统自检等 ◆U 盘:U 盘图片或程序的导入 ◆回零:X,Y,Z,C 轴机械回零 ■程序编辑 ◆程序容量:****程序行 1000 行,最多程序文件数 99 个 ◆编辑功能:程序检查、修改、删除 ■U 盘功能 ◆U 盘文件或图片导入 ■掉电记忆功能 ◆断电再次上电,运行的坐标及工件数保持,不清零 ■安全功能 ◆报警输入、急停输入 ◆硬件行程的正负限位 ■操作界面示意 ![image.png image.png](http://www.zgbjdj.com/ueditor/asp/upload/image/20201202/16069010572665357.png)

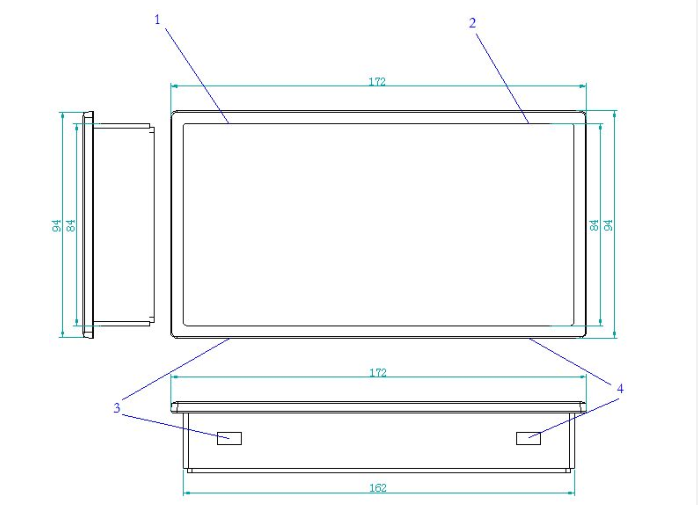

控制器外形尺寸: ![image.png image.png](http://www.zgbjdj.com/ueditor/asp/upload/image/20201202/16069010911236585.png)
