三相步进电机驱动器产品特点及功能:
单电源输入,电压范围:AC110V ~ 220V
·驱动电流 1.2A/ 相到 7.0A/ 相分 16 档可调
·设有 16 档等角度恒力矩细分,****分辨率 60000 步 / 转 ,
其它细分可定制完成
·
****反应频率可达 200Kpps
·
步进脉冲停止超过 100ms 时,线圈电流自动减到设定电流的
一半,有效降低电机发热
·
接口信号光耦隔离
·内部强电、弱电光耦隔离
·
信号电平:5V ~ 24V 兼容
·
工作温度:-30℃~ 85℃
·
适配电机:三相 57、86、110、130、150 系列高压电机
·
相位记忆功能
·带电机电感量调节功能,适配电机发挥****效能

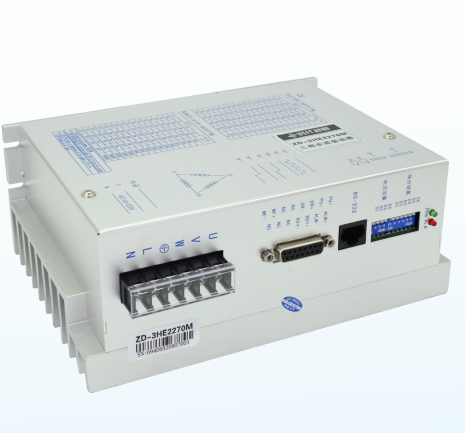

![image.png image.png](/ueditor/asp/upload/image/20240723/17216933493875089.png)
D5:ON, 双脉冲:PU 为正向步进脉冲信号,DR 为
反向步进脉冲信号
OFF, 单脉冲:PU 为步进脉冲信号,DR 为方向
控制信号
D6:自动检测开关(OFF 时接收外部脉冲,ON 时驱
动器内部以 30 转 / 分的速度运行)
